Erstellt eine Reihe von SPS-E/A-Zeichnungen aus einer Datendatei.
Finden
Befehlseingabe:
AESS2PLC Wählen Sie die Datendatei aus, und klicken Sie auf Öffnen.
Liste der Optionen
Die folgenden Optionen werden angezeigt:
Einstellungen
Wählen Sie eine .wdi-Datei zum Anwenden der zuvor gespeicherten SPS-Einstellungen. Wenn Sie den Namen der .wdi-Datei eingeben, werden die folgenden Speicherorte in der folgenden Reihenfolge durchsucht:
- Benutzerordner: C:\Benutzer\{Benutzername}\AppData\Roaming\Autodesk\AutoCAD Electrical {Version}\{Versionsnummer}\{Länderbezeichnung}\Support\User\
- Ordner der .wdp-Datei des aktiven Projekts
- Symbolbibliothekspfade, die für das aktive Projekt definiert wurden
- Ordner für die AutoCAD Electrical-Toolset-Suche: C:\Benutzer\{Benutzername}\Dokumente\Acade {Version}\AeData\
- AutoCAD Electrical-Toolset-Support: (C:\Programme [(x86)]\Autodesk\AutoCAD {Version}\Acade\Support\{Sprachcode}\.)
- Alle in AutoCAD unter Optionen
Dateien Suchpfad für Support-Dateien angegebenen Pfade
- Einrichten
-
Klicken Sie auf Einrichtung, um das Dialogfeld Dienstprogramm Tabellenkalkulation-zu-SPS-E/A - Installation anzuzeigen, wo Sie Folgendes festlegen können:
- Anzahl und Typ der Stromlaufpläne
- Anzahl und Abstand der Strompfade
- Querverweisnummern-Stil
- Stil, Maßstab und Platzierung der Module
- Platzierung und Abstand der in Serie geschalteten Geräte
- Zeichnungsvorlage für neue Zeichnungen
Anmerkung: Wenn Sie eine .wdi-Datei auswählen, nachdem Sie Änderungen im Dialogfeld Dienstprogramm Tabellenkalkulation-zu-SPS-E/A - Installation vorgenommen haben, werden alle vorgenommenen Änderungen durch die Einstellungen in der .wdi-Datei überschrieben.
Stromlaufplan-Querverweisnummerierung
Steuert Optionen, die sich auf Strompfadnummern auf Stromlaufplänen beziehen.
- Start
-
Gibt die erste Strompfadnummer des ersten Stromlaufplans der ersten Zeichnung an. Vorangestellte Nullen und eingebettete Buchstaben sind bei Strompfadnummern zulässig.
- Index
-
Gibt an, ob die Strompfadnummern um 1 oder einen anderen Wert erhöht werden sollen.
- Spalte zu Spalte
- Gibt an, wie die erste Strompfadnummer der nächsten Stromlaufplanspalte in derselben Zeichnung berechnet werden soll.
Nächste Nummer in der Reihe: Die letzte Nummer der vorherigen Stromlaufplanspalte wird um 1 erhöht.
Spalte-zu-Spalte-Zähler: Die erste Strompfadnummer der vorherigen Stromlaufplanspalte wird um einen festgelegten Wert erhöht.
- Zeichnung zu Zeichnung
- Gibt an, wie die erste Strompfadnummer der ersten Stromlaufplanspalte auf der nächsten Zeichnung berechnet wird.
Nächste Nummer in der Reihe: Die letzte Nummer der letzten Stromlaufplanspalte in der vorherigen Zeichnung wird um 1 erhöht.
Zeichnung-zu-Zeichnung-Zähler: Die erste Strompfadnummer der ersten Stromlaufplanspalte auf der vorherigen Zeichnung wird um einen festgelegten Wert erhöht.
Modulpositionierung
- Immer oben im Stromlaufplan beginnen
- Beginnt jedes E/A-Modul oben in einem Stromlaufplan, mit einem Modul für jeden Stromlaufplan.
- Gleicher Stromlaufplan nur bei passendem Modul
- Erstellt das Modul im Stromlaufplan mit dem vorherigen Modul, wenn es vollständig passt. Wenn das Modul nicht vollständig hineinpasst, wird es im nächsten Stromlaufplan oder in der nächsten Zeichnung erstellt.
- Stromlaufplan ausfüllen - Modulteilungen zulassen
- Erstellt das Modul im selben Stromlaufplan wie das vorherige Modul und teilt das Modul bei Bedarf. Wenn das Modul geteilt wird, wird es im nächsten Stromlaufplan oder in der nächsten Zeichnung fortgesetzt.
- Strompfade zwischen
- Überspringt die angegebene Anzahl an Strompfaden zwischen den Modulen, wenn mehrere Module im gleichen Stromlaufplan platziert werden.
- Nicht verwendete/zusätzliche Verbindungen einfügen

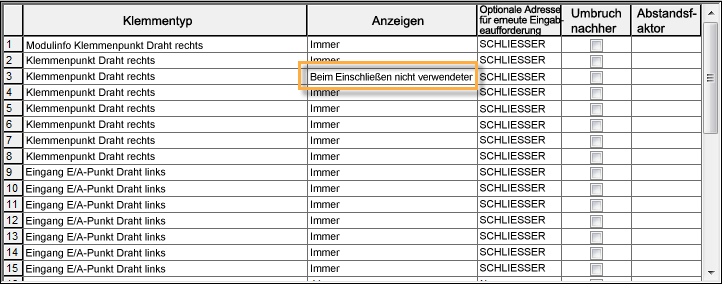

- Nimmt die Klemmen, die als Beim Einschließen nicht verwendeter definiert sind, in die SPS-Datenbankdefinition für das SPS-Modul auf.
- Vordefinierte Unterbrechungen zulassen
- Teilt das SPS-Modul basierend auf allen Unterbrechungen in der SPS-Datenbankdefinition für das SPS-Modul automatisch auf.
Erstellung der Zeichnungsdatei
- Aktive Zeichnung verwenden
- Gibt an, dass die aktive Zeichnungsdatei verwendet werden soll, um mit der Positionierung der SPS zu beginnen. Wenn Sie bereits einen Anfangsdateinamen eingegeben haben, ist diese Option nicht verfügbar.
- Anfangsdateiname
- Gibt die Zeichnungsdatei an, mit der die Positionierung der SPS beginnen soll. Die .dwg-Erweiterung ist nicht erforderlich. Die Zeichnung wird im gleichen Ordner wie die WDP-Datei für das aktive Projekt gespeichert.
- Pause zwischen Zeichnungen
- Zeigt ein Dialogfeld an, bevor eine neue Zeichnung erstellt wird. Auf diese Weise können Sie die Einstellungen anpassen.
- Freie Ausführung
- Generiert alle SPS-Zeichnungen, ohne anzuhalten.
- Seite
- Geben Sie einen Wert für die Zeichnungsplannummer. Seitennummern werden für jede neue Zeichnung erhöht.
- Neue Zeichnungen zum aktiven Projekt hinzufügen
- Fügt neu erstellte Zeichnungen zum aktiven Projekt hinzu. Die neuen Zeichnungen werden am Ende der Zeichnungsliste des Projekts hinzugefügt.
Speichern

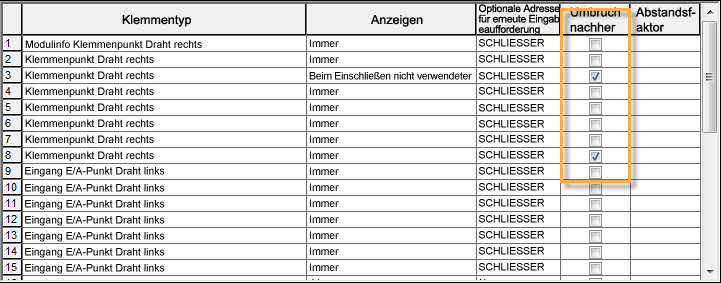

Speichert die Einrichtungsdaten und Einstellungen zur Wiederverwendung in einer .wdi-Datei. Zu den Einstellungen gehören die Optionen in diesem Dialogfeld, das Dialogfeld Dienstprogramm Tabellenkalkulation-zu-SPS-E/A - Installation und das Dialogfeld Tabellenkalkulation in SPS-E/A-Zeichnung - Generator.
