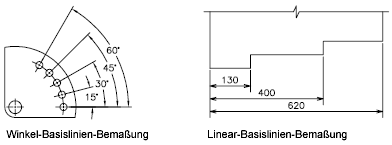

Erstellt eine Linear-, Winkel- oder Koordinatenbemaßung von der Basislinie der zuletzt erstellten oder der ausgewählten Bemaßung.
Zugriffsmethoden
Werkzeugsatz: .
Menü: .
Zusammenfassung
Der Standardabstand zwischen den Bemaßungen der Basislinie kann im Bemaßungsstil-Manager, auf der Registerkarte Linien und im Basislinienabstand (DIMDLI-Systemvariable) eingestellt werden.
Wenn in der aktuellen Arbeitssitzung keine Bemaßung erstellt wurde, werden Sie aufgefordert, eine Linear-, Koordinaten- oder Winkelbemaßung als Basis für die Basislinienbemaßung anzugeben.
Liste der Aufforderungen
Die folgenden Aufforderungen werden angezeigt:
Basis-Bemaßung wählen: Wählen Sie eine Linear-, Koordinaten- oder Winkelbemaßung.
Andernfalls überspringt das Programm diese Eingabeaufforderung und verwendet das Bemaßungsobjekt, das zuletzt in der aktuellen Sitzung erstellt wurde. Wenn es sich bei der Basisbemaßung um eine Linear- oder Winkelbemaßung handelt, wird die folgende Eingabeaufforderung angezeigt:
Anfangspunkt der zweiten Hilfslinie angeben oder [Zurück/Wählen] <Wählen>: Geben Sie einen Punkt oder eine Option ein, oder drücken Sie die EINGABETASTE, um eine Basisbemaßung auszuwählen
Wenn es sich bei der Basisbemaßung um eine Koordinatenbemaßung handelt, wird die folgende Eingabeaufforderung angezeigt:
Funktionsposition angeben oder [Zurück/Wählen] <Wählen>:
Um den Befehl zu beenden, drücken Sie die EINGABETASTE zweimal, oder drücken Sie ESC. Der aktuelle Bemaßungsstil bestimmt das Erscheinungsbild des Textes.
- Anfangspunkt der zweiten Hilfslinie
-
Vorgabemäßig wird die erste Hilfslinie der Basisbemaßung als Anfangspunkt der Hilfslinie für die Basislinienbemaßung verwendet. Wenn Sie diese Vorgabe außer Kraft setzen möchten, wählen Sie explizit die gewünschte Basisbemaßung. Der Anfangspunkt der Hilfslinie wird zur Hilfslinie der Basisbemaßung, die dem Auswahlpunkt des Auswahlsatzes am nächsten liegt. Wenn Sie einen zweiten Punkt auswählen, wird die Basislinienbemaßung gezeichnet und die Eingabeaufforderung Anfangspunkt der zweiten Hilfslinie angeben wieder angezeigt. Drücken Sie ESC, um den Befehl zu beenden. Wenn Sie eine weitere Linear-, Koordinaten- oder Winkelbemaßung als Basis für die Basislinienbemaßung auswählen möchten, drücken Sie die EINGABETASTE.
- Funktionsposition
-
Verwendet den Endpunkt der Basisbemaßung als Endpunkt für die Basislinienbemaßung. Sie werden aufgefordert, die nächste Funktionsposition einzugeben. Wenn Sie eine Funktionsposition auswählen, wird die Basislinienbemaßung gezeichnet und die Eingabeaufforderung Funktionsposition angeben wieder angezeigt. Wenn Sie eine weitere Linear-, Koordinaten- oder Winkelbemaßung als Basis für die Basislinienbemaßung auswählen möchten, drücken Sie die EINGABETASTE.
- Rückgängig
-
Macht die zuletzt eingegebene Basislinienbemaßung rückgängig.
- Wählen
-
Fordert Sie auf, eine Linear-, Koordinaten- oder Winkelbemaßung als Basis für die Basislinienbemaßung zu wählen.
