Erstellt eine Bemaßung, die an einer Hilfslinie einer zuvor erstellten Bemaßung beginnt.
Zugriffsmethoden
Werkzeugsatz: .
Menü : .
Zusammenfassung
Erstellt automatisch weitere Bemaßungen aus der letzten erstellten linearen, winkelförmigen oder Koordinatenbemaßung oder aus einer ausgewählten Hilfslinie. Die Maßlinien werden automatisch aufgereiht.
Wenn in der aktuellen Arbeitssitzung keine Bemaßung erstellt wurde, werden Sie aufgefordert, eine Linear-, Koordinaten- oder Winkelbemaßung als Basis für die weiterzuführende Bemaßung anzugeben.
Liste der Aufforderungen
Die folgenden Aufforderungen werden angezeigt:
Weiterzuführende Bemaßung wählen: Wählen Sie eine Linear-, Koordinaten- oder Winkelbemaßung.
Andernfalls überspringt das Programm diese Eingabeaufforderung und verwendet das Bemaßungsobjekt, das zuletzt in der aktuellen Sitzung erstellt wurde. Wenn es sich bei der Basisbemaßung um eine Linear- oder Winkelbemaßung handelt, wird die folgende Eingabeaufforderung angezeigt:
Anfangspunkt der zweiten Hilfslinie angeben oder [Zurück/Wählen] <Wählen>: Geben Sie einen Punkt oder eine Option ein, oder drücken Sie die EINGABETASTE, um eine Basisbemaßung auszuwählen
Wenn es sich bei der Basisbemaßung um eine Koordinatenbemaßung handelt, wird die folgende Eingabeaufforderung angezeigt:
Funktionsposition angeben oder [Zurück/Wählen] <Wählen>:
Um den Befehl zu beenden, drücken Sie die EINGABETASTE zweimal, oder drücken Sie ESC. Der aktuelle Bemaßungsstil bestimmt das Erscheinungsbild des Textes.
- Anfangspunkt der zweiten Hilfslinie
-

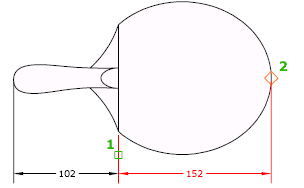

Verwendet den Anfangspunkt der zweiten Hilfslinie der Kettenbemaßung als Anfangspunkt der ersten Hilfslinie für die nächste Bemaßung. Der aktuelle Bemaßungsstil bestimmt das Erscheinungsbild des Textes.
Nachdem Sie eine weiterzuführende Bemaßung ausgewählt haben, wird die Eingabeaufforderung Anfangspunkt der zweiten Hilfslinie angeben wieder angezeigt. Drücken Sie ESC, um den Befehl zu beenden. Wenn Sie eine weitere Linear-, Koordinaten- oder Winkelbemaßung als Basis für die Kettenbemaßung auswählen möchten, drücken Sie die EINGABETASTE.
Weiterzuführende Bemaßung wählen: Wählen Sie eine Linear-, Koordinaten- oder Winkelbemaßung.
Wählen Sie eine Basisbemaßung, oder drücken Sie ESC, um den Befehl zu beenden.
- Funktionsposition
-
Verwendet den Endpunkt der Basisbemaßung als Endpunkt für die Kettenbemaßung. Sie werden aufgefordert, die nächste Funktionsposition einzugeben. Wenn Sie eine Funktionsposition auswählen, wird die weiterzuführende Bemaßung gezeichnet und die Eingabeaufforderung Funktionsposition angeben wieder angezeigt. Drücken Sie ESC, um den Befehl zu beenden. Wenn Sie eine weitere Linear-, Koordinaten- oder Winkelbemaßung als Basis für die Kettenbemaßung auswählen möchten, drücken Sie die EINGABETASTE.
Weiterzuführende Bemaßung wählen: Wählen Sie eine Linear-, Koordinaten- oder Winkelbemaßung.
Wählen Sie eine Basisbemaßung, oder drücken Sie ESC, um den Befehl zu beenden.
- Rückgängig
-
Macht die zuletzt eingegebene weiterzuführende Bemaßung rückgängig.
- Wählen
-
Fordert Sie auf, eine Linearbemaßung, Koordinatenbemaßung oder Winkelbemaßung für die weiterzuführende Bemaßung zu wählen. Nachdem Sie die weiterzuführende Bemaßung festgelegt haben, wird die Eingabeaufforderung Anfangspunkt der zweiten Hilfslinie angeben bzw. die Eingabeaufforderung Funktionsposition angeben erneut angezeigt. Drücken Sie ESC, um den Befehl zu beenden.
