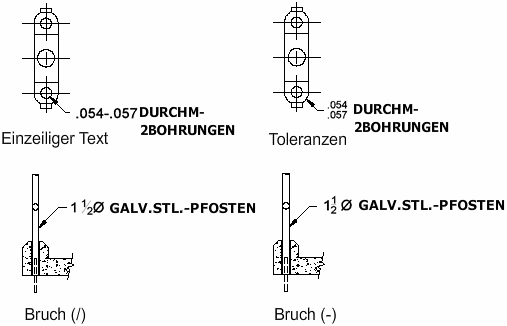

Zeichen, die Brüche und Toleranzen darstellen, können so formatiert werden, dass sie verschiedene Standards erfüllen.
Gestapelter Text bezieht sich auf die Bruch- und Toleranzformate, die auf Zeichen in einem Absatztextobjekt und Multi-Führungslinien angewendet werden.
Mithilfe von Sonderzeichen geben Sie an, wie ausgewählter Text gestapelt werden soll.
- Schrägstrich (/): Der Text wird vertikal angeordnet, durch eine vertikale Linie getrennt.
- Raute (#): Text wird diagonal angeordnet, durch eine diagonale Linie getrennt.
- Zirkumflex (^): Definiert vertikal angeordnete Toleranzwerte ohne Trennlinie.
Automatisches Stapeln von numerischen Zeichen und Toleranzzeichen
Numerische Zeichen, die vor und nach einem Schrägstrich, einer Raute oder einem Zirkumflex eingegeben werden, werden vorgabengemäß automatisch gestapelt. Wenn Sie zum Beispiel 1#3 gefolgt von einem gültigen Sonderzeichen oder einem Leerzeichen eingeben, wird dies in 1/3 umgewandelt.
Die automatische Stapelfunktion gilt nur für numerische Zeichen unmittelbar vor oder nach dem Schrägstrich, der Raute und dem Zirkumflex.
| Symbolname | Symbol |
|---|---|
| Tilde | ~ |
| Akzentzeichen | ` |
| Ausrufezeichen | ! |
| At-Zeichen | @ |
| Raute | # |
| Dollar | $ |
| Prozentzeichen | % |
| Caret-Zeichen | ^ |
| Ampersand-Zeichen | & |
| Sternchen | * |
| Klammern | ( ) |
| Unterstrich | _ |
| Gleichheitszeichen | = |
| Geschweifte Klammern | { } |
| Eckige Klammern | [ ] |
| Pipe-Zeichen | | |
| Umgekehrter Schrägstrich | \ |
| Doppelpunkt | : |
| Semikolon | ; |
| Anführungszeichen | " |
| Apostroph | ' |
| Größer als/Kleiner als-Zeichen | < > |
| Fragezeichen | ? |
| Komma | , |
Beim Stapeln von Toleranzwerten bewirken das Pluszeichen (+), Minuszeichen (-) und Dezimaltrennzeichen (.) auch automatisches Stapeln.
Um die Stapeleigenschaften zu ändern, klicken Sie mit der rechten Maustaste auf den übereinander angeordneten Text und wählen Stack-Eigenschaften aus.
