Erstellt einen wandartigen 3D-Polykörper.
Zugriffsmethoden
Werkzeugsätze: .
Menü :.
Zusammenfassung
Sie können Wände mit geraden und gekrümmten Segmenten, die eine konstante Höhe und Breite aufweisen, erstellen.
Mit dem Befehl POLYKÖRPER können Sie eine bestehende Linie, 2D-Polylinie, einen Bogen oder Kreis in einen Volumenkörper mit einem rechteckigen Profil konvertieren. Ein Polykörper kann gekrümmte Segmente enthalten, das Profil ist jedoch standardmäßig immer rechteckig.

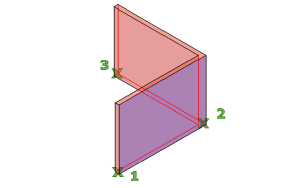

Mit POLYKÖRPER können Sie einen Volumenkörper wie eine Polylinie auch zeichnen. Die Systemvariable PSOLWIDTH legt die Vorgabebreite für den Volumenkörper fest. Die Systemvariable PSOLHEIGHT legt die Vorgabehöhe für den Volumenkörper fest.
Liste der Aufforderungen
Die folgenden Aufforderungen werden angezeigt:
Startpunkt festlegen oder [Objekt/Höhe/Breite/Ausrichten] <Objekt>: Geben Sie einen Startpunkt für das Profil des Volumenkörpers an, drücken Sie die EINGABETASTE, um ein Objekt zum Konvertieren in einen Volumenkörper anzugeben, oder geben Sie eine Option ein
Nächsten Punkt angeben oder [Bogen/Zurück]: Geben Sie den nächsten Punkt für das Profil des Volumenkörpers an, oder geben Sie eine Option ein
Objekt
Gibt ein Objekt zum Konvertieren in einen Volumenkörper an. Sie können folgende Objekte konvertieren:
- Linie
- Gebogen
- 2D-Polylinie
- Kreis
Objekt wählen: Wählen Sie ein Objekt zum Konvertieren in einen Volumenkörper.
Höhe
Legt die Höhe des Volumenkörpers fest. Als Vorgabehöhe ist die aktuelle Einstellung von PSOLHEIGHT festgelegt.
Höhe angeben <Vorgabe>: Geben Sie einen Wert für die Höhe an, oder drücken Sie die EINGABETASTE, um den Vorgabewert festzulegen.
Die Einstellung von PSOLHEIGHT wird mit dem angegebenen Wert für die Höhe aktualisiert.
Breite
Legt die Breite des Volumenkörpers fest. Als Vorgabebreite ist die aktuelle Einstellung von PSOLWIDTH festgelegt.
Breite angeben <aktuell>: Geben Sie einen Wert für die Breite an, indem Sie einen Wert oder zwei Punkte angeben, oder drücken Sie die EINGABETASTE, um den aktuellen Wert für die Breite festzulegen.
Die Einstellung von PSOLWIDTH wird mit dem angegebenen Wert für die Breite aktualisiert.
Position
Legt beim Definieren des Profils mit dem Befehl die Breite und Höhe des Volumenkörpers als links, rechts oder mittig ausgerichtet fest. Die Ausrichtung basiert auf der Startrichtung des ersten Segments des Profils.
Ausrichtung angeben [Links/Mitte/Rechts] <Mitte>: Geben Sie eine Option für die Ausrichtung ein, oder drücken Sie die EINGABETASTE, um die Ausrichtungsoption Mitte festzulegen.
Nächsten Punkt angeben
Nächsten Punkt angeben oder [Bogen/Schließen/Rückgängig]: Geben Sie den nächsten Punkt für das Profil des Volumenkörpers an, geben Sie eine Option ein, oder drücken Sie die EINGABETASTE, um den Befehl zu beenden.
- Bogen
-
Fügt dem Volumenkörper ein Bogensegment hinzu. Die Vorgabe-Startrichtung des Bogens ist tangential zum zuletzt gezeichneten Segment. Über die Option Richtung können Sie eine andere Startrichtung festlegen.
Endpunkt des Bogens angeben oder [Schließen/Richtung/Linie/zWeiter Punkt/Rückgängig]: Geben Sie einen Endpunkt an, oder geben Sie eine Option ein.
- Schließen. Schließt den Volumenkörper durch Erstellen einer Linie oder eines Bogensegments vom letzten angegebenen Punkt bis zum Anfangspunkt des Volumenkörpers. Zur Verwendung dieser Option müssen mindestens zwei Punkte angegeben sein.
-
Richtung. Bestimmt die Anfangsrichtung für das Bogensegment.
Tangentenrichtung für Startpunkt des Bogens angeben: Geben Sie einen Punkt an.
Endpunkt des Bogens angeben: Geben Sie einen Punkt an.
- Linie. Beendet die Option Bogen und kehrt zur anfänglichen Eingabeaufforderung für POLYKÖRPER zurück.
-
Zweiter Punkt. Legt den zweiten Punkt und den Endpunkt eines Bogensegments fest, das durch drei Punkte bestimmt wird.
Endpunkt für Bogen angeben: Geben Sie einen Punkt an.
Endpunkt für Bogen angeben: Geben Sie einen Punkt an.
- Rückgängig. Entfernt das zuletzt zum Volumenkörper hinzugefügte Bogensegment.
- Schließen
-
Schließt den Volumenkörper durch Erstellen einer Linie oder eines Bogensegments vom letzten angegebenen Punkt bis zum Anfangspunkt des Volumenkörpers. Zur Verwendung dieser Option müssen mindestens drei Punkte angegeben sein.
- Rückgängig
-
Entfernt das zuletzt zum Volumenkörper hinzugefügte Bogensegment.
Bogen
Fügt dem Volumenkörper ein Bogensegment hinzu. Die Vorgabe-Startrichtung des Bogens ist tangential zum zuletzt gezeichneten Segment. Über die Option Richtung können Sie eine andere Startrichtung festlegen.
Endpunkt des Bogens angeben oder [Schließen/Richtung/Linie/zWeiter Punkt/Rückgängig]: Geben Sie einen Endpunkt an, oder geben Sie eine Option ein.
- Schließen
-
Schließt den Volumenkörper durch Erstellen eines linearen oder bogenförmigen Segments vom letzten Kontrollpunkt zum Anfang des Volumenkörpers.
- Richtung
-
Bestimmt die Anfangsrichtung für das Bogensegment.
Tangentenrichtung für Startpunkt des Bogens angeben: Geben Sie einen Punkt an.
Endpunkt des Bogens angeben: Geben Sie einen Punkt an.
- Line
-
Beendet die Option Bogen und kehrt zur anfänglichen Eingabeaufforderung für POLYKÖRPER zurück.
- Zweiter Punkt
-
Legt den zweiten Punkt und den Endpunkt eines Bogensegments fest, das durch drei Punkte bestimmt wird.
Endpunkt für Bogen angeben: Geben Sie einen Punkt an.
Endpunkt für Bogen angeben: Geben Sie einen Punkt an.
- Rückgängig
-
Entfernt das zuletzt zum Volumenkörper hinzugefügte Bogensegment.
Rückgängig
Entfernt das zuletzt zum Volumenkörper hinzugefügte Segment.
