So ändern Sie Multilinien

Multilinienobjekte bestehen aus 1 bis 16 parallelen Linien, auch Elemente genannt.

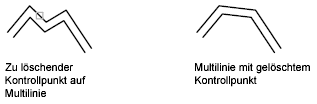

Löschen von Kontrollpunkten aus Multilinien

1. Klicken Sie auf ÄndernObjekt Multilinie.
2. DV eingeben.
3. Geben Sie in der Zeichnung den Kontrollpunkt an, den Sie löschen möchten. Drücken Sie die EINGABETASTE.

Erstellen geschlossener Kreuz-Schnittpunkte

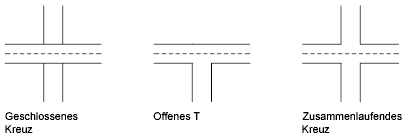

Die Schnittpunkte von Multilinien können kreuz- oder T-förmig sein, wobei diese Kreuze oder T’s geschlossen, offen oder zusammenlaufend sein können.

1. Klicken Sie auf ÄndernObjekt Multilinie.
2. CC eingeben.
3. Wählen Sie die Multilinie für den Vordergrund.
4. Wählen Sie die Multilinie für den Hintergrund.

   Der Schnittpunkt ist geändert. Sie können weitere sich schneidende Multilinien zur Bearbeitung auswählen oder die EINGABETASTE drücken, um den Befehl zu beenden.

Verwenden gängiger Bearbeitungsbefehle für Multilinien

Sie können die meisten der gängigen Bearbeitungsbefehle auch auf Multilinien anwenden, mit Ausnahme von

• BRUCH
• FASE
• ABRUNDEN
• LÄNGE
• VERSETZ

Um diese Vorgänge auszuführen, müssen Sie die Multilinienobjekte zunächst mit URSPRUNG durch separate Linienobjekte ersetzen.

Anmerkung: Wenn Sie ein Multilinienobjekt stutzen oder dehnen, bestimmt nur das zuerst angetroffene Umgrenzungsobjekt über die Form des Endes der Multilinie. Am Endpunkt der Multilinie darf keine komplexe Umgrenzung vorhanden sein.
