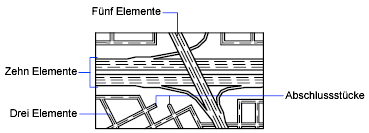

Multilinien bestehen aus parallelen Linien, sogenannten Elementen.
Wenn Sie eine Multilinie zeichnen, können Sie den Stil STANDARD verwenden, der zwei Elemente aufweist, oder einen zuvor erstellten Stil angeben. Außerdem können Sie die Ausrichtung und die Skalierung der Multilinie ändern, bevor Sie sie zeichnen.
Die Multilinien-Ausrichtung bestimmt, auf welcher Seite des Cursors die Multilinie gezeichnet wird oder ob sie im Cursor zentriert wird.
Die Skalierung bestimmt die Gesamtbreite der Multilinie unter Verwendung der aktuellen Einheiten. Die Skalierung der Multilinie wirkt sich nicht auf die Skalierung des Linientyps aus. Wenn Sie die Skalierung der Multilinie verändern, müssen Sie gegebenenfalls entsprechende Änderungen an der Skalierung des Linientyps vornehmen, damit Punkte oder Striche entsprechend proportioniert sind.
Multilinienstile
Die Anzahl und die Eigenschaften der einzelnen Elemente werden durch den Multilinienstil bestimmt. Multilinien weisen folgende Eigenschaften auf:
- Die Gesamtanzahl von Elementen und die Position jedes einzelnen Elements
- Der Abstand der einzelnen Elemente von der Mitte der Multilinie
- Die Farbe und der Linientyp der einzelnen Elemente
- Die Sichtbarkeit der Linien, so genannte Verbindungen, die sich an jedem Scheitelpunkt befinden
- Die Art des verwendeten Endstücks
- Die Hintergrund-Füllfarbe der Multilinie
Elemente mit einem positiven Versatz werden auf einer Seite der Mitte der Multilinie angezeigt; Elementen mit einem negativen Versatz werden auf der anderen Seite der Mitte der Multilinie angezeigt.
Mehrzeilige Stile können nicht in AutoCAD for Mac erstellt werden. Bei der Windows-Version von AutoCAD haben Sie folgende Möglichkeiten:
- Erstellen und Speichern von Multilinienstil in AutoCAD für Windows mit MLSTIL (Dialogfeld)
- Kopieren Sie die mln-Datei, und speichern Sie sie im Ordner Support auf MAC
