Erstellt einen quaderförmigen 3D-Volumenkörper.
Zugriffsmethoden
Werkzeugsatz: .
Menü: .
Liste der Aufforderungen
Die folgenden Aufforderungen werden angezeigt:

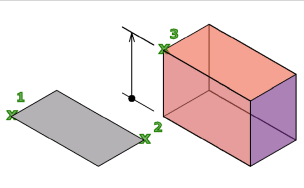

Erste Ecke oder [Mittelpunkt] angeben: Geben Sie einen Punkt an, oder geben Sie mi für den Mittelpunkt ein
Andere Ecke oder [Würfel/Länge] angeben: Geben Sie die andere Ecke des Quaders oder eine Option ein
Wenn die andere Ecke des Quaders mit einem Z-Wert angegeben wird, der sich von der ersten Ecke unterscheidet, wird keine Eingabeaufforderung für die Höhe angezeigt.
Höhe oder [2Punkt] angeben <Vorgabe>: Geben Sie die Höhe an, oder geben Sie 2P für die Option 2 Punkt ein
Bei positiven Werten wird die Höhe entlang der positiven Z-Achse des aktuellen BKS gezeichnet. Bei negativen Werten wird die Höhe entlang der negativen Z-Achse gezeichnet.
Die Basis des Quaders wird immer parallel zur XY-Ebene des aktuellen BKS (Arbeitsebene) gezeichnet. Die Höhe des Quaders wird in Richtung der Z-Achse definiert. Sie können für die Höhe sowohl positive als auch negative Werte eingeben.
Mittelpunkt
Erstellt den Quader anhand eines bestimmten Mittelpunkts.
- Würfel
-
Erzeugt einen Quader, dessen Kanten alle gleich lang sind.
- Länge
-
Erstellt einen Quader mit bestimmter Länge, Breite und Höhe. Die Längenausdehnung verläuft entlang der X-Achse, die Breite entlang der Y-Achse und die Höhe entlang der Z-Achse.
Würfel
Erzeugt einen Quader, dessen Kanten alle gleich lang sind.
Länge
Erstellt einen Quader mit bestimmter Länge, Breite und Höhe. Wenn sie Werte eingeben, verläuft die Längenausdehnung entlang der X-Achse, die Breite entlang der Y-Achse und die Höhe entlang der Z-Achse. Wenn Sie zum Festlegen der Länge eine Punkt wählen, legen Sie auch die Drehung auf der XY-Ebene fest.
2Punkt
Legt fest, dass die Höhe des Quaders der Abstand zwischen den beiden angegebenen Punkten ist.
