Erstellt einen kegelförmigen 3D-Volumenkörper.
Zugriffsmethoden
Werkzeugsatz: .
Menü: .
Zusammenfassung
Erstellt einen 3D-Volumenkörper mit einer kreisförmigen oder elliptischen Basis, der sich symmetrisch zu einem Punkt oder einer kreisförmigen oder elliptischen Fläche hin verjüngt. Mit der Systemvariablen FACETRES können Sie die Glättung von gekrümmten 3D-Volumenkörpern wie einem Kegel in einem schattierten oder verdeckten visuellen Stil steuern.
Verwenden Sie die Option Oberer Radius, um einen Kegelstumpf zu erstellen.
Zunächst ist für den Vorgabebasisradius kein Wert festgelegt. Während einer Zeichensitzung ist der Vorgabewert für den Basisradius immer der zuvor eingegebene Basisradiuswert für einen beliebigen Grundkörper.
Liste der Aufforderungen
Die folgenden Aufforderungen werden angezeigt:

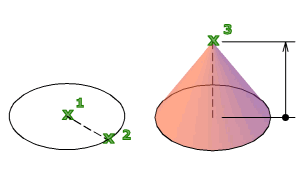

Mittelpunkt für Basis angeben oder [3P/2P/Ttr/Elliptisch]: Geben Sie einen Punkt (1) an, oder geben Sie eine Option ein
Basisradius angeben oder [Durchmesser] <Vorgabe>: Geben Sie einen Radius für die Basis an, geben Sie d ein, um den Durchmesser anzugeben, oder drücken Sie die EINGABETASTE, um den Vorgabewert für den Basisradius festzulegen
Höhe oder [2Punkt/Achsenendpunkt/Oberen Radius] angeben <Vorgabe>: Geben Sie eine Höhe an, wählen Sie eine Option, oder drücken Sie die EINGABETASTE, um den Vorgabewert für die Höhe anzugeben
Mittelpunkt für Basis
- 2Punkt
-
Legt fest, dass die Höhe des Kegels der Abstand zwischen den beiden angegebenen Punkten ist.
- Achsenendpunkt
-
Gibt die Position des Endpunkts für die Kegelachse an. Der Achsenendpunkt ist der obere Punkt des Kegels oder der Mittelpunkt der oberen Fläche des Kegelstumpfs (Option Oberer Radius). Der Achsenendpunkt kann sich an einer beliebigen Stelle im 3D-Raum befinden. Der Achsenendpunkt definiert die Länge und Ausrichtung des Kegels.
- Oberer Radius
-
Legt den oberen Radius des Kegels fest und erstellt einen Kegelstumpf.
Zunächst ist für den oberen Vorgaberadius kein Wert festgelegt. Während einer Zeichensitzung ist der Vorgabewert für den oberen Radius immer der zuvor eingegebene obere Radiuswert für einen beliebigen Grundkörper.
- Durchmesser
-
Legt den Durchmesser für die Basis des Kegels fest.
Zunächst ist für den Vorgabedurchmesser kein Wert festgelegt. Während einer Zeichensitzung ist der Vorgabewert für den Durchmesser immer der zuvor eingegebene Durchmesserwert für einen beliebigen Grundkörper.
3P (3 Punkte)
Definiert den Basisumfang und die Basisfläche des Zylinders durch Angabe von drei Punkten.
2P (2 Punkte)
Definiert den Basisdurchmesser des Kegels durch Angabe von zwei Punkten.
Ttr (Tangente, Tangente, Radius)
Definiert die Basis des Kegels mit einem bestimmten Radius tangential zu zwei Objekten.
Es ist möglich, dass mehr als eine Basis den im Befehl angegebenen Kriterien entspricht. In diesem Fall zeichnet das Programm die Basis des angegebenen Radius, dessen Tangentenpunkte am nächsten zu den ausgewählten Punkten liegen.
Elliptisch
Legt eine elliptische Basis für den Kegel fest.
- Mittelpunkt
-
Erstellt die Basis des Kegels mithilfe eines festgelegten Mittelpunkts.
