AutoCAD MEP 2024-Toolset verfügt über eine umfangreiche Bibliothek von Schemasymbolen, die dabei hilft, die Konnektivität und die logischen Abhängigkeiten echter Bauteile und Ausstattungselemente zu erfassen. Schemasymbole werden von einer Vielzahl von Stileigenschaften anhand des Stils inhaltlich definiert. Stileigenschaften geben das Verhalten jedes einzelnen Schemasymbols an, beispielsweise wie mit dem Symbol verbundene Linien gestutzt werden.
- Inline-SymboleDiese Symbole können an beliebiger Stelle entlang einer Schemalinie verankert werden. Formstücke, Ventile, Materialdicken und Stellvorrichtungen wie etwa Schalter, Signale sowie Geräte sind Beispiele für Inline-Symbole. Diese Symbole sind mit der Linie verknüpft. Sie werden verschoben, wenn die Linie verschoben wird, und sie werden gelöscht, wenn die Linie gelöscht wird. Sie können das Symbol durch Verschieben entlang der Schemalinie auch neu positionieren.

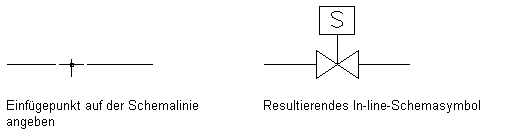

Einfügen eines Schemasymbols in eine Schemalinie
- Linienendsymbole Diese Symbole werden normalerweise am Anfang oder Ende einer Schemalinie angezeigt. Ein Linienendsymbol muss zunächst positioniert werden und dann an eine Schemalinie angeschlossen werden. Ausstattung wie etwa Durchlässe, Pumpen, Ventilatoren und Tanks sind Beispiele für Linienensymbole. Linienendsymbole werden zusammen mit der Schemalinie verschoben. Wenn das Symbol verschoben wird, wird die Linie entsprechend gestreckt. Linienendsymbole werden nicht gelöscht, wenn die Linie gelöscht wird. Die Linie und das Symbol können unabhängig voneinander gelöscht werden.
Verbinden einer Schemalinie mit einem Schemasymbol
Schemasymbole sind ihrem Typ nach in Kategorien gegliedert, um sie einfacher zu finden. Sie können Kategorien hinzufügen, löschen und umbenennen, um die Gliederung der Schemasymbole auf Ihre Bedürfnisse abzustimmen. Sie können auch benutzerspezifische Schemasymbole oder Symbolbibliotheken anlegen, um Unternehmenstandards oder besonderen Projektanforderungen gerecht zu werden.
