Aktualisierung der Normrevisionen für Schweißsymbole

Das Schweißsymbol in AutoCAD Mechanical wurde aktualisiert und unterstützt jetzt die Normrevision AWS A2.4-2012. Zur Unterstützung der Normrevision AWS A2.4-2012 werden alle Aspekte des Schweißsymbols entsprechend der Normrevision AWS A2.4-2012 überarbeitet.

Das AutoCAD Mechanical-Toolset unterstützt weiterhin die Normrevision AWS A2.4-1998 und ermöglicht das Öffnen, Bearbeiten und Speichern von Dokumenten, die in früheren Versionen erstellt wurden, ohne die Schweißnorm zu aktualisieren. Durch die Unterstützung von AWS A2.4-2012 und AWS A2.4-1998 können Sie neue und Bestandskonstruktionen mit der erforderlichen Normrevision beschriften.

Anmerkung: Wenn Sie die neue Revision von Schweißsymbolen in einem älteren Dateiformat speichern, wird das Schweißsymbol in einen Block umgewandelt.

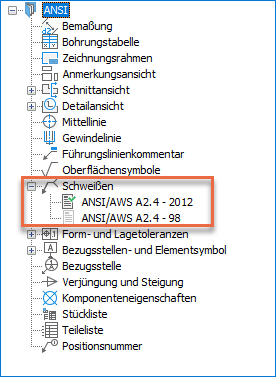

Dialogfeld Weitere Optionen

Im AutoCAD Mechanical-Toolset wird die neue ANSI-Normrevision als Vorgabenorm in einer neuen Zeichnung verwendet. Wenn Sie eine Zeichnung aus einer früheren Version öffnen, wird die alte Normrevision als Vorgabenorm festgelegt. Sie können die Normrevision im Dialogfeld Optionen ändern.

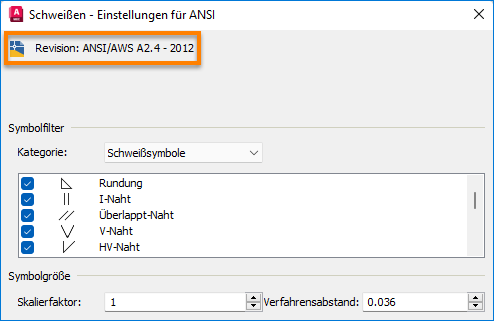

Dialogfeld Schweißen

Im Dialogfeld Schweißen wird die neueste ANSI-Revision angezeigt. Die entsprechenden Schweiß- und Nahtausführungssymbole werden auch im Symbolfilter aufgeführt.

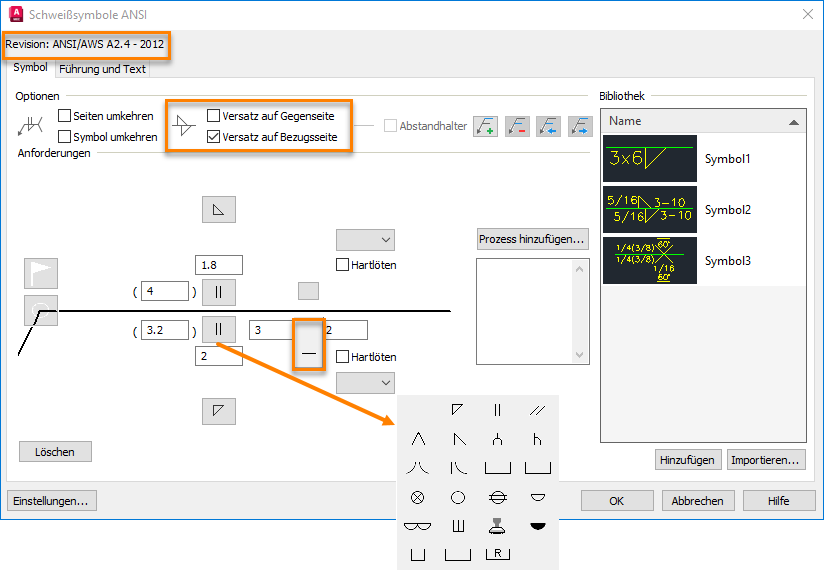

Dialogfeld Schweißsymbol

Das Dialogfeld ANSI des Schweißsymbols enthält die folgenden Änderungen:

• Abstand-Palettenoptionen
  • Durchgehende Schweißnaht
  • Unterbrochene Schweißnaht
• Versatz
  • Versatz auf Gegenseite
  • Versatz auf Bezugsseite
• Neue Schweißnaht- und Nahtausführungssymbole in der Palette Symbole

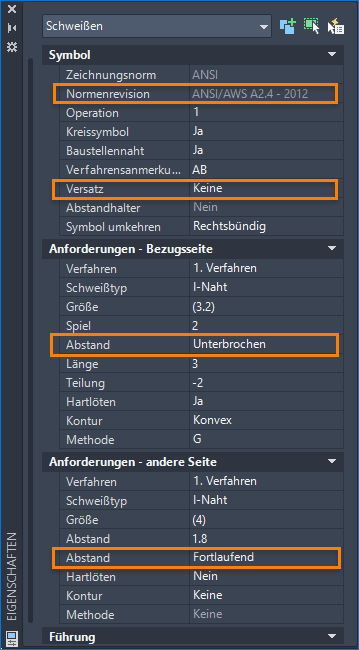

Eigenschaftenpalette

Sie können alle Schweißsymboleigenschaften in der Eigenschaftenpalette anzeigen und ändern.
