Das Schweißsymbol unterstützt nun die neueste ISO- (ISO 2553:2019) und JIS-Normrevision (JIS Z 3021:2016).
Dank der hinzugefügten Unterstützung für die neuen Normrevisionen ISO 2553:2019, ISO 4063:2009 und JIS Z 3021:2016 können Sie in AutoCAD Mechanical erstellte Dokumente mit den neuesten Revisionen der Schweißsymbole beschriften.
Anmerkung: Das AutoCAD Mechanical-Toolset unterstützt weiterhin alle älteren Revisionen und ermöglicht das Öffnen, Bearbeiten und Speichern von Dokumenten, die in früheren Versionen erstellt wurden, ohne die Schweißnorm zu aktualisieren. Wenn Sie die neue Revision der Schweißsymbole in einem älteren Dateiformat speichern, wird das Schweißsymbol in einen Block umgewandelt.

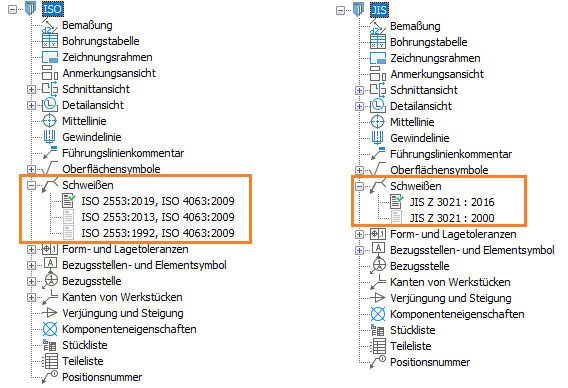

Dialogfeld Weitere Optionen
Im AutoCAD Mechanical 2022-Toolset wird die neue ISO- oder JIS-Normrevision als Vorgabenorm in einer neuen Zeichnung verwendet. Wenn Sie eine Zeichnung aus einer früheren Version öffnen, wird die alte Normrevision als Vorgabenorm festgelegt. Sie können die Normrevision im Dialogfeld Optionen ändern.

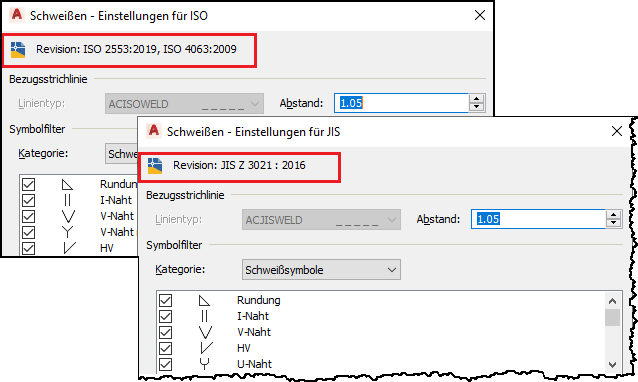

Dialogfeld Schweißen
Im Dialogfeld Schweißen werden die neuesten ISO- und JIS-Revisionen angezeigt. Die entsprechenden Schweiß- und Nahtausführungssymbole werden auch im Symbolfilter aufgeführt.

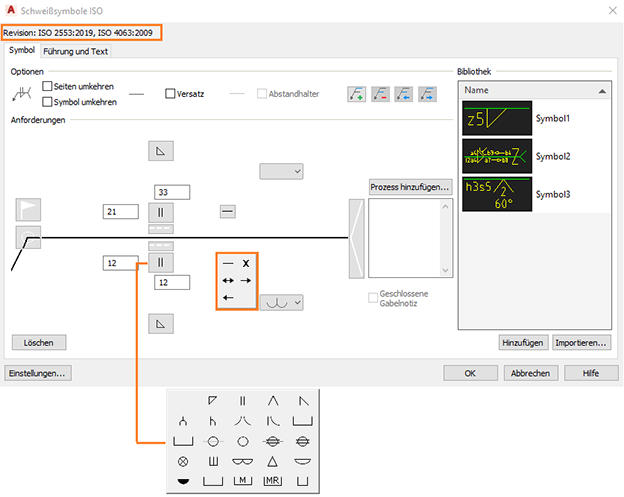

Dialogfeld Schweißsymbol
Das Dialogfeld Schweißsymbol enthält die neue Schweißnahtdarstellung und die Änderungen an den elementaren und zusätzlichen Symbolen.

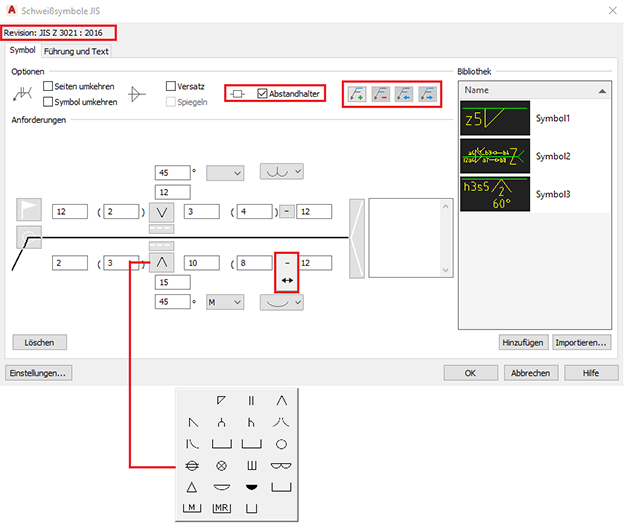

Darüber hinaus enthält das Schweißsymbol-Dialogfeld für JIS einen neuen Abstandhalter und Steuerelemente zur Unterstützung von Mehrfachreferenzlinien.

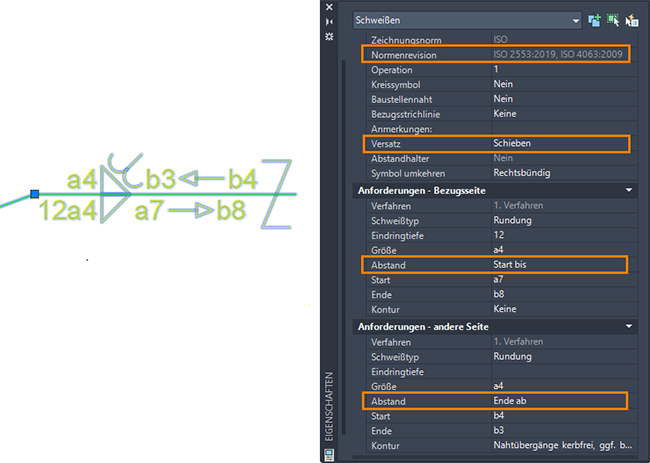

Eigenschaftenpalette
Sie können alle Schweißsymboleigenschaften in der Eigenschaftenpalette anzeigen und ändern.
