LiveView-Übung: Verwenden von Histogrammfiltern

In dieser Übung lernen Sie, wie sich die verschiedenen Histogrammfilter auf ein Graustufenbild auswirken.

Anmerkung: Die Beispieldateien für das Erste-Schritte-Handbuch können unter https://www.autodesk.com/raster_design_getting_started_guide heruntergeladen werden. Laden Sie die Beispieldateien herunter und extrahieren Sie sie auf Ihrer Arbeitsstation, um sie in dieser Übung zu verwenden.

So nehmen Sie eine Farbtonanpassung bei einem Bild vor

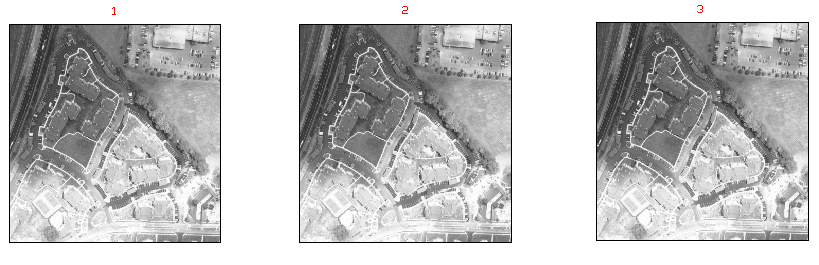

1	Öffnen Sie die Beispieldatei LiveView_Histogram.dwg. Sie sehen drei nummerierte Luftaufnahmen in Grautönen, bei denen einige Bereiche zu hell und andere zu dunkel sind.

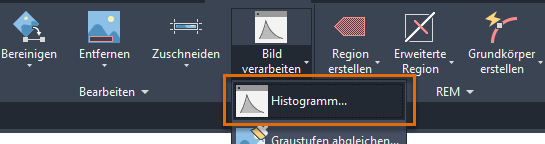

2	Wählen Sie Bild 1 und vergrößern Sie die Ansicht. Klicken Sie in der Multifunktionsleiste auf die Registerkarte Rasterwerkzeuge Gruppe Bearbeiten Dropdown-Menü Bild verarbeiten Histogramm. Wenn Sie gefragt werden, ob Sie fortfahren möchten, klicken Sie auf Ja. Drücken Sie die Eingabetaste, um das gesamte Bild zu verarbeiten.

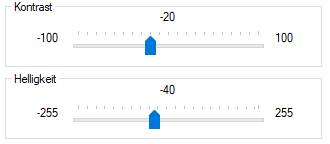

3	Klicken Sie im Dialogfeld Histogramm auf die Registerkarte Helligkeit/Kontrast. Passen Sie den Schieberegler für Helligkeit und Kontrast an. Beachten Sie dabei, wie sich die Voransicht ändert. Wählen Sie eine Einstellung, die die Bildqualität verbessert. Klicken Sie auf Anwenden und dann auf Schließen.
4	Wählen Sie Bild 2 und wiederholen Sie Schritt 2 zum Öffnen des Dialogfelds Histogramm. Klicken Sie diesmal auf die Registerkarte Angleichung. Klicken Sie auf Anwenden, um das Bild zu anzugleichen, und anschließend auf Schließen.
5	Wählen Sie Bild 3 und wiederholen Sie Schritt 2 zum Öffnen des Dialogfelds Histogramm. Klicken Sie diesmal auf die Registerkarte Tonanpassung. Klicken Sie im Graphenfenster für die Anpassungskurve auf die diagonale Linie über und unter dem Mittelpunkt, um zwei weitere Kontrollpunke hinzuzufügen. Passen Sie die Position der Kontrollpunkte an, um die dunklen Bereiche aufzuhellen und die die hellen Bereiche dunkler zu machen. Klicken Sie auf Anwenden und dann auf Schließen.

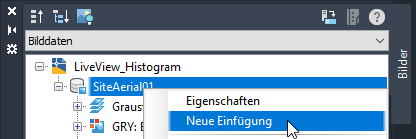

6	Sie können weitere Kopien des Bilds einfügen, wenn Sie andere Histogramm-Steuerelemente zum Bearbeiten des Bilds ausprobieren möchten. Vergewissern Sie sich, dass der Bild-Manager geöffnet ist (klicken Sie dazu in der Multifunktionsleiste bei Bedarf auf die Registerkarte Rasterwerkzeuge Gruppe Verwalten und anzeigen Verwalten). Klicken Sie im Bild-Manager auf die Dropdown-Liste und wählen Sie Bilddaten. Erweitern Sie den Knoten LiveView_Histogram, klicken Sie mit der rechten Maustaste auf SiteAerial01 und wählen Sie Neue Einfügung. Über Bild 1 wird eine neue Einfügung erstellt. Verschieben Sie die neue Einfügung an eine andere Position in der Zeichnung.
