So erstellen Sie Punkte durch Rückwärtseinschnitt

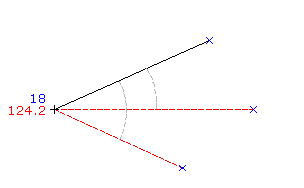

Erstellt einen Punkt an einer Position, die aus den gemessenen Winkeln zwischen drei bekannten Punkten berechnet wird.

Um den Punkt zu erstellen, geben Sie den Anschlusspunkt (Referenzpunkt) ein und dann die beiden anvisierten Punkte, gefolgt von den Winkeln für diese beiden Punkte.

1. Wählen Sie Einstellungen, und erstellen Sie Stile, Layer, Punktgruppen und Beschreibungsschlüssel.
2. Registerkarte Start Gruppe Geländedaten erstellen Menü Punkte Punkte erstellen - Verschiedenes Rückwärtseinschnitt .
3. Geben Sie den ersten Punkt an, d. h. den Anschlusspunkt.
4. Geben Sie den zweiten Punkt an.
5. Geben Sie den dritten Punkt an.
6. Geben Sie den Winkel zwischen dem ersten und dem zweiten Punkt an.
7. Geben Sie den Winkel zwischen dem ersten und dem dritten Punkt an.
8. Geben Sie den Punktnamen, die Punktbeschreibung und die Punkthöhe ein, wenn Sie dazu aufgefordert werden.
9. Drücken Sie die EINGABETASTE, um den Befehl zu beenden.

Anmerkung: Viele Faktoren haben auf die Anzeige des Punkts Einfluss. Weitere Informationen finden Sie unter Informationen zum Steuern der Darstellung von Punkten in einer Zeichnung.
