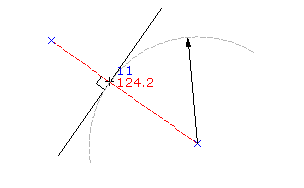

So erstellen Sie Punkte an einem Entfernung/Lotrecht-Schnittpunkt

Erstellt einen Punkt, der sowohl zu einem Kreis als auch zu einem ausgewählten Punkt radial ist.

Geben Sie Werte an, indem Sie Punkte in der Zeichnung auswählen, transparente Befehle verwenden oder Werte in der Befehlszeile eingeben.

1. Wählen Sie Einstellungen, und erstellen Sie Stile, Layer, Punktgruppen und Beschreibungsschlüssel.
2. Registerkarte Start Gruppe Geländedaten erstellen Menü Punkte Punkte erstellen - Schnittpunkte Entfernung/Senkrecht
3. Geben Sie den radialen Punkt mit einem der folgenden Schritte an:
   • Wählen Sie einen Punkt in der Zeichnung aus.
   • Legen Sie den Punkt mithilfe von transparenten Befehlen fest.
4. Geben Sie den Radius mit einem der folgenden Schritte an:
   • Geben Sie einen Radiuswert ein.
   • Wählen Sie einen Punkt in der Zeichnung aus.
   • Legen Sie den Radius mithilfe von transparenten Befehlen fest.
5. Geben Sie eine Beschreibung ein, oder drücken Sie die EINGABETASTE, um die Beschreibung zu überspringen.
6. Geben Sie für den Punkt eine Höhe ein, oder drücken Sie die EINGABETASTE, um die Höheneingabe zu überspringen.
7. Geben Sie den senkrechten Punkt mit einem der folgenden Schritte an:
   • Wählen Sie einen Punkt in der Zeichnung aus.
   • Legen Sie den senkrechten Punkt mithilfe von transparenten Befehlen fest.
   Anmerkung: Viele Faktoren haben auf die Anzeige des Punkts Einfluss. Weitere Informationen finden Sie unter Informationen zum Steuern der Darstellung von Punkten in einer Zeichnung.
8. Geben Sie eine Beschreibung ein, oder drücken Sie die EINGABETASTE, um die Beschreibung zu überspringen.
9. Geben Sie für den Punkt eine Höhe ein, oder drücken Sie die EINGABETASTE, um die Höheneingabe zu überspringen.
