So erstellen Sie Punkte an Objektscheitelpunkten und kritischen Hauptpunkten

Erstellen Sie Punkte automatisch an Endpunkten von Linien, Elementkanten oder Parzellenlinien oder an den Endpunkten und Mittelpunkten von Bogen.

Punkte werden aus einem Auswahlsatz von Objekten erstellt. Punkte werden nicht dort erstellt, wo sich Linien kreuzen, es sei denn, es handelt sich um einen Endpunkt.

Um einen Punkt am Schnittpunkt von Linien zu erstellen, verwenden Sie den Befehl Punkte erstellen - Manuell.

1. Wählen Sie Einstellungen, und erstellen Sie Stile, Layer, Punktgruppen und Beschreibungsschlüssel.
2. Registerkarte Start Gruppe Geländedaten erstellen Menü Punkte Punkte erstellen - Verschiedenes Automatisch .
3. Wählen Sie Objekte aus. Sie können Linien, Elementkanten, Parzellenlinien oder Bogen auswählen.

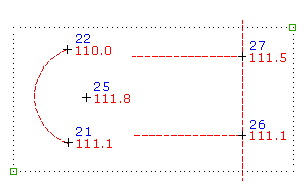

4. An jedem Scheitelpunkt des ausgewählten Objekts wird ein Punkt platziert.

5. Geben Sie für jeden Punkt den Punktnamen, die Punktbeschreibung und die Punkthöhe ein, wenn Sie dazu aufgefordert werden.
6. Drücken Sie die EINGABETASTE, um den Befehl zu beenden.

Anmerkung: Viele Faktoren haben auf die Anzeige des Punkts Einfluss. Weitere Informationen finden Sie unter Informationen zum Steuern der Darstellung von Punkten in einer Zeichnung.
