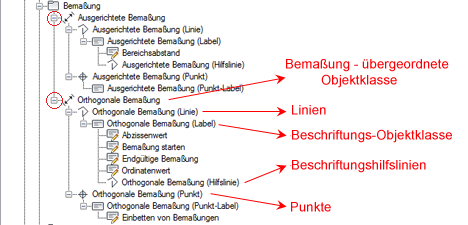

Eine Bemaßung besteht aus mehreren verknüpften Objektklassen. Wenn Sie die Bemaßungserweiterung zu einer Fachschale hinzufügen möchten, werden die Bemaßungsobjektklassen, wie in der folgenden Abbildung dargestellt, erstellt.
Datenmodell: Eine Bemaßungsobjektklasse besteht aus mehreren verknüpften Objektklassen.
Übergeordnete Bemaßungstabelle: In dieser Attributtabelle wird keine Geometrie gespeichert.
|
Bemaßungstabelle |
Beschreibung |
|
<Bemaßung> |
|
|
FID |
Primärschlüssel |
|
DIMENSION_TYPE |
Bemaßungstyp: AA = Nur ausgerichtete Abszisse AT = Nur ausgerichteter Text AV = Ausrichten abgeschlossen OV = Orthogonal abgeschlossen OH = Orthogonale Erweiterung der Basislinie |
Untergeordnete Bemaßungstabellen: In diesen Tabellen wird die Geometrie gespeichert.
|
Untergeordnete Punkt-Bemaßung |
Beschreibung |
|
<Bemaßung>_P |
|
|
Speichert die Punkte am Anfangs- und Endpunkt der Messlinie, so wie Abszisse und Ordinaten. |
|
|
FID |
Primärschlüssel |
|
GEOM |
Weitere Informationen erhalten Sie im Oracle Spatial Benutzer- und Referenzhandbuch. |
|
FID_PARENT |
Fremdschlüssel zur übergeordneten Bemaßungstabelle |
|
POINT_TYPE |
AS = Start der orthogonalen Abszisse AE = Ende der orthogonalen Abszisse AE_ = Ende der orthogonalen Abszisse, wird nicht angezeigt OS = Start der orthogonalen Koordinate OE = Ende der orthogonalen Koordinate S = Start der ausgerichteten Linie, Abszisse E = Ende der ausgerichteten Linie, Abszisse |
|
Untergeordnete Linien-Bemaßung |
Beschreibung |
|
<Bemaßung>_L |
|
|
Speichert die gemessene Linie |
|
|
FID |
Primärschlüssel |
|
GEOM |
Weitere Informationen erhalten Sie im Oracle Spatial Benutzer- und Referenzhandbuch. |
|
FID_PARENT |
Fremdschlüssel zur übergeordneten Bemaßungstabelle |
|
LENGTH |
|
|
LINE_TYPE |
AL = Ausgerichtete Linie, Abszisse AL_ = Ausgerichtete Linie, Abszisse, wird nicht angezeigt HL = Hilfslinie für Bemaßung HL_ = Hilfslinie für Bemaßung, wird nicht angezeigt OO = Orthogonale Ordinate OA = Orthogonale Abszisse OAE = Orthogonale Abszissenerweiterung OAB = Orthogonale Basislinienabszisse |
|
OFFSET |
Speichert den Versatz der gemessenen Linie. |
|
MEASURED_A |
Gemessene Bemaßung der ausgerichteten Linie oder der orthogonalen Abszisse |
|
MEASURED_O |
Gemessene Bemaßung der orthogonalen Koordinate |
|
CALCULATED_A |
Berechnete Bemaßung der ausgerichteten Linie oder der orthogonalen Abszisse |
|
CALCULATED_O |
Berechnete Bemaßung der orthogonalen Koordinate |
|
Label |
|
|
<Bemaßung>_TBL |
|
|
Die Labelobjektklasse speichert die gemessenen Labeltexte. Siehe auch Objektklassentyp: Label. |
|
|
Bemaßungs-Labellinie |
Beschreibung |
|
<Bemaßung>_HL |
|
|
Speichert mit Labels verknüpfte Linien, z. B. Linien, die auf das Objekt verweisen, zu dem das Label gehört. |
|
|
FID |
Primärschlüssel |
|
GEOM |
Weitere Informationen erhalten Sie im Oracle Spatial Benutzer- und Referenzhandbuch. |
|
FID_PARENT |
Fremdschlüssel zur Bemaßungs-Labeltabelle |
