Übung 3: Abfragen von Daten aus der Zeichnung

Wenn Sie einer Karte eine Zeichnung zuordnen, werden die Objekte nicht sofort in der Zeichnung angezeigt. Sie müssen sie zunächst abfragen. Die zugeordnete Zeichnungsdatei ist eine Karte von Kalifornien, in der jeder Bezirk durch ein Polygon dargestellt wird. Da die Stadt Redding im Bezirk Shasta liegt, fügen Sie die Grenzen des Bezirks Shasta zur Karte hinzu. Sie können Daten basierend auf dem Ort, den Eigenschaften oder den Daten abfragen. In diesem Fall führen Sie die Abfrage basierend auf dem Namen des Bezirks durch, der in den Objektdaten gespeichert ist.

Anmerkung: Dieser Übung liegt die Karte build_map1.dwg zugrunde, die Sie in den vorherigen Übungen erstellt und geändert haben.

So fragen Sie Zeichnungsdaten ab

1. Klicken Sie in der Datei build_map1.dwg auf Registerkarte Start Gruppe Daten Abfrage definieren.
2. Klicken Sie im Dialogfeld Abfrage von Zugeordnete Zeichnungen definieren unter Abfragetyp auf Daten.

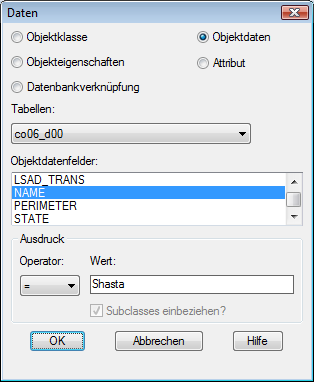

3. Wählen Sie im Dialogfeld Daten die Option Objektdaten aus.
4. Wählen Sie NAME aus der Liste Objektdatenfelder.
   Anmerkung: Ändern Sie die Einstellung für Tabellen nicht.
5. Belassen Sie den Operator bei =. Geben Sie als Wert Shasta ein.


   Bei der Abfrage wird zwischen Groß- und Kleinschreibung unterschieden. Achten Sie deshalb darauf, den Wert wie angegeben einzugeben.

6. Klicken Sie auf OK im Dialogfeld Daten, und klicken Sie dann auf Abfrage ausführen.
7. Klicken Sie auf Registerkarte AnsichtFenster NavigierenDropdown-Menü ZoomGrenzen.

   Die Grenzen des Bezirks Shasta werden nun in der Karte angezeigt.

8. Speichern Sie Ihre Arbeit. Klicken Sie auf Speichern.

Anmerkung: Während der restlichen Arbeit im Rahmen dieser Übungslektion kann eine Warnmeldung angezeigt werden. Die Warnmeldung besagt, dass die Verknüpfung zwischen abgefragten Objekten in der aktuellen und in zugeordneten Zeichnungen beim Schließen der aktuellen Zeichnungsdatei nicht beibehalten wird. Mit dieser Meldung werden Sie daran erinnert, vorgenommene Änderungen in der Originalzeichnung zu speichern. Da Sie in dieser Übungslektion die Zeichnung zum Bezirk Shasta bearbeiten, können Sie diese Warnmeldung ignorieren.

Um diese Übungslektion fortzusetzen, gehen Sie zu Übung 4: Verwenden der Datenverbindung.
