Übung 1: Erstellen einer Karte

Beginnen Sie damit, eine Karte zu erstellen und die Datei MyDefinition.xml mit der Objektklassendefinition sowie die Quellzeichnungen zuzuordnen.

Anmerkung: In dieser Übung wird die Objektklasse-Definitionsdatei MyDefinition.xml verwendet, die Sie in Übung 1: Erstellen der Objektklassen-Definitionsdatei erstellt haben, und die Quellzeichnungen, die Sie Lektion 3: Objekte klassifizieren verwendet haben.

So erstellen Sie eine Karte, in der die definierten Objektklassen enthalten sind

  1. Erstellen Sie im AutoCAD Map 3D-Toolset eine Karte. Klicken Sie auf Neu Zeichnung. Wählen Sie die Vorlage map2d.dwt aus, und klicken Sie auf Öffnen.

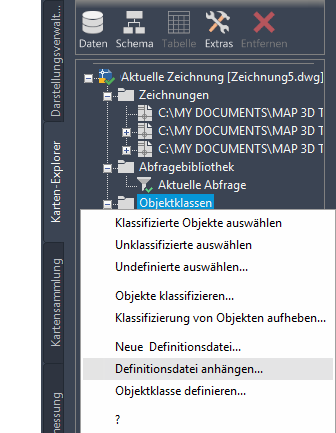

  2. Ordnen Sie die Objektklassen-Definitionsdatei zu, indem Sie mit der rechten Maustaste auf Objektklassen auf der Registerkarte Karten-Explorer des Aufgabenfensters klicken. Klicken Sie dann auf Definitionsdatei zuordnen.

    Ordnen Sie die Definitionsdatei MyDefinition.xml zu.

  3. Wählen Sie die von Ihnen erstellte Definitionsdatei MyDefinition.xml aus, und klicken Sie auf Öffnen.

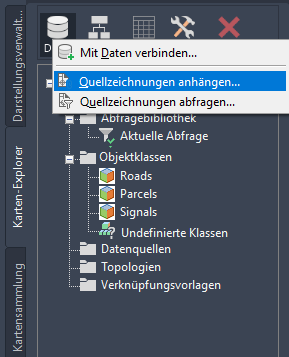

  4. Klicken Sie auf der Registerkarte Karten-Explorer im Aufgabenfenster auf Daten Quellzeichnungen zuordnen.

    Ordnen Sie die Zeichnungen mit den klassifizierten Objekten zu.

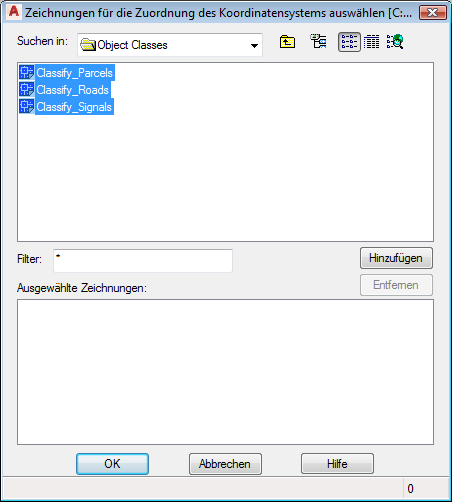

  5. Navigieren Sie zu dem Ordner, in dem Sie die Materialien zur Übungslektion gespeichert haben. Halten Sie die UMSCHALTTASTE gedrückt, klicken Sie auf die folgenden Zeichnungen, und klicken Sie dann auf Hinzufügen:
    • Classify_Signals.dwg
    • Classify_Roads.dwg
    • Classify_Parcels.dwg

    Wählen Sie alle drei Zeichnungsdateien aus.

  6. Klicken Sie auf OK.
    Anmerkung: Während der restlichen Arbeit im Rahmen dieser Übungslektion kann eine Warnmeldung angezeigt werden. Sie werden darauf hingewiesen, dass die Verbindung zwischen den abgefragten Objekten in der aktuellen Zeichnung und in den zugeordneten Zeichnungen nicht beibehalten wird, wenn die aktuelle Zeichnungsdatei geschlossen wird. Mit dieser Meldung werden Sie daran erinnert, vorgenommene Änderungen in der Originalzeichnung zu speichern. Sie können diese Meldung ignorieren.

Um diese Übungslektion fortzusetzen, gehen Sie zu Übung 2: Zuweisen eines Koordinatensystems.
