Lernprogramme für den Schnelleinstieg

Einführung

Lernprogramme für den Schnelleinstieg wurden speziell für neue Benutzer entwickelt. Jede Verfahrensseite beginnt mit einem Video, das zeigt, wie Sie die beschriebenen Schritte ausführen. Diese sind direkt unter dem Video aufgeführt. Weitere Bilder und Hinweise wurden für die Hauptübungslektionen bereitgestellt. Die Lernprogramme für den Schnelleinstieg sind aber auch für erfahrene Benutzer geeignet.

Anmerkung: Videos in den Lernprogrammen wurden nicht auf die neueste Benutzeroberfläche aktualisiert. Daher finden sich in den Multifunktionsleisten- und Browserelementen von Inventor sowie Inventor Nastran ältere Optionen, wie z. B. Physikalische Eigenschaften anstelle der neueren Idealisierungen. Der allgemeine Vorgang hat sich nicht geändert, aber die Texte und Grafiken in den Hilfethemen sind aktueller als in den Videos.

Achtung: Die Ergebnisse, die Sie in einem Lernprogramm erhalten, können leicht von jenen in den Abbildungen und Animationen in dieser Hilfe abweichen. Unbedeutende Unterschiede bei den Ergebnissen können ruhig ignoriert werden. Wenn Sie jedoch erhebliche Unterschiede (z. B. über 10 %) feststellen, überprüfen Sie Ihre Arbeit, um sicherzustellen, dass Sie genau die beschriebene Vorgehensweise befolgt haben.

Warum Ergebnisse zwischen verschiedenen Softwareversionen unterschiedlich ausfallen können: Im Zuge der kontinuierlichen Entwicklung der Simulationssoftware werden laufend Anpassungen an Vernetzungsroutine, Elementformulierungen, Kontaktalgorithmen, Vorgabeparameter usw. vorgenommen. Dies kann dazu führen, dass kleine Unterschiede auftreten können, wenn die Ergebnisse aus verschiedenen Softwareversionen verglichen werden. Die Abbildungen und Animationen in den Lernprogrammen werden nicht zwangsläufig überarbeitet, um nur geringfügige Änderungen in den Ergebnissen zu reflektieren.

Modelldatensätze

Sie müssen ein Datensatzarchiv herunterladen, um ein Lernprogramm für den Schnelleinstieg zu absolvieren. Den Download-Link finden Sie in den Anweisungen für die Übungslektionen. Öffnen Sie die ZIP-Datei oder speichern Sie sie lokal und extrahieren Sie die Dateien in einen Ordner Ihrer Wahl auf Ihrer Festplatte. Der Ordner mit dem Modelldatensatz ist Ihr Arbeitsordner für das Lernprogramm für den Schnelleinstieg.

Konvention für die Befehlsreferenz

Wenn Multifunktionsleisten-Befehle im Lernprogramm für den Schnelleinstieg referenziert werden, gelten folgende Konventionen:

Name_Registerkarte_Multifunktionsleiste Name_Gruppe Name_Befehl

(Beispiel: Autodesk Nastran Netz Alle aktualisieren)

Neben der Befehlsreferenz wird entweder ein Symbol oder ein Teilbild der Multifunktionsleiste angezeigt.

Vorgabeeinstellungen

Mehrere Programmeinstellungen werden global angewendet und beeinflussen das Verhalten jedes Modells. Die folgenden Einstellungen waren bei der Erstellung der Lernprogramme aktiv. Um sicherzustellen, dass die Schritte der Lernprogramme weiterhin gültig sind, behalten Sie die Einstellungen wie nachfolgend aufgeführt bei. Um auf diese Einstellungen zuzugreifen, öffnen Sie die Autodesk Inventor Nastran-Umgebung (Umgebungen Autodesk Inventor Nastran). Klicken Sie anschließend auf System Vorgabeeinstellungen in der Autodesk Nastran-Multifiunktionsleistenregisterkarte.

Anmerkung: Die folgende Liste der Vorgabeeinstellungen ist nicht vollständig. Elemente, die in der Liste fehlen, haben keine wichtigen Auswirkungen auf die Einrichtung oder die Ergebnisse im Lernprogramm für den Schnelleinstieg. Für die nicht in der Liste aufgeführten Elemente können Sie die vorgegebenen oder benutzerdefinierten Einstellungen beibehalten.

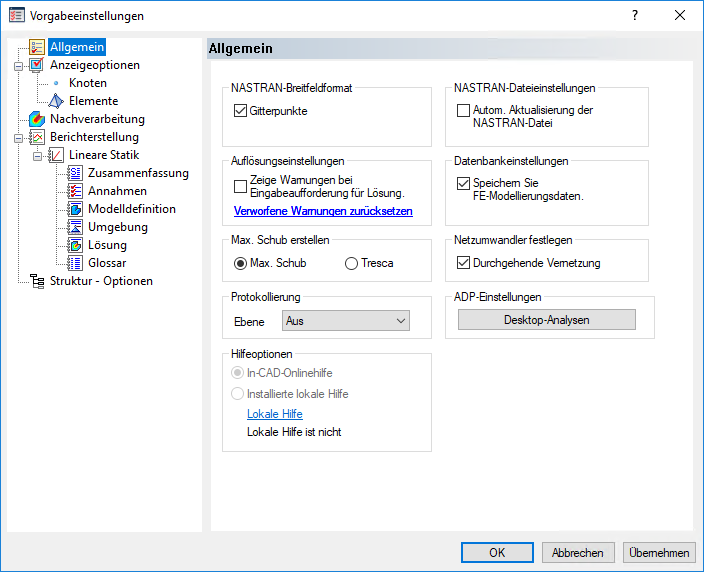

Allgemein: Nastran-Breitfeldformat Rasterpunkte – aktiviert Nastran-Dateieinstellungen Nastran-Datei automatisch aktualisieren – Deaktiviert Lösungseinstellungen Eingabeaufforderung für Lösung mit Warnungen – Deaktiviert Datenbankeinstellungen FE-Modellierungsdaten speichern – aktiviert Max. Schererzeugungsoption – Max. Scherung Netzerzeugungseinstellungen Durchgehende Vernetzung – Aktiviert Nastran-Dateinamen erzeugt – Modell

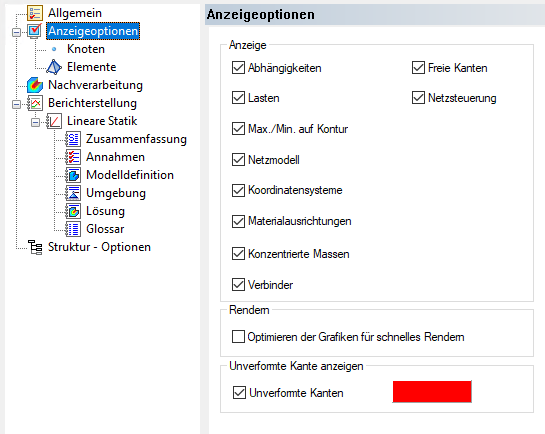

Anzeigeoptionen: Anzeige – Alle Optionen aktiviert außer freie Kanten Unverformte Kante anzeigen Unverformte Kanten – Aktiviert Unverformte Kante anzeigen Farbe – Rot

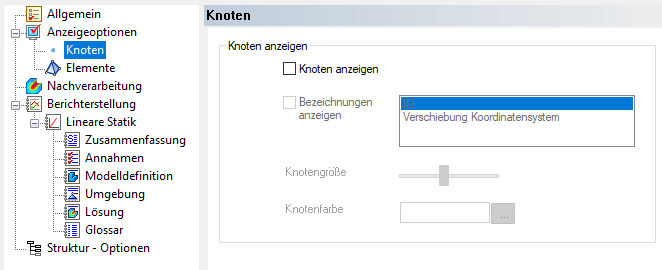

Anzeigeoptionen für Knoten Knoten: Knoten Anzeigeoptionen für Knoten – Beide Optionen deaktiviert

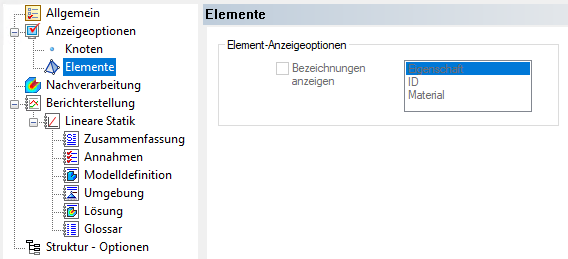

Anzeigeoptionen Elemente: Elemente Anzeigeoptionen für Elemente Beschriftungen anzeigen – Deaktiviert

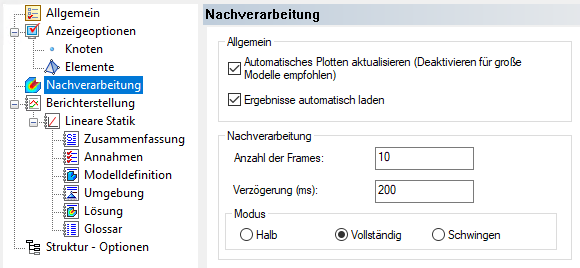

Nachverarbeitung: Allgemein Darstellung automatisch aktualisieren – Aktiviert Allgemein Ergebnisse automatisch laden – Aktiviert

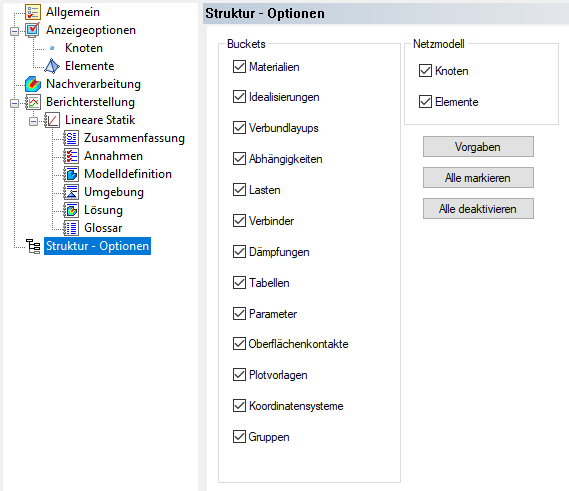

Strukturoptionen: Alle Schaufel- und Netzmodell-Optionen aktiviert
