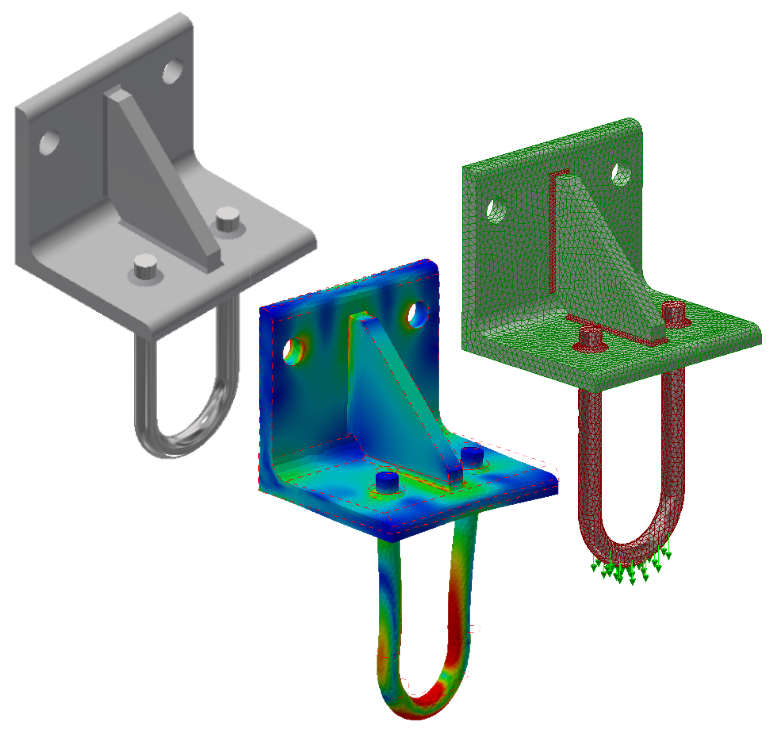

In diesem Lernprogramm führen wir eine lineare statische Spannungsanalyse einer geschweißten Stahlhalterung durch, an die eine abwärts gerichtete Last von 6000 N angebracht wird. Die Schweißnähte sind als separates Bauteil mit mehreren Körpern im CAD-Modell enthalten, sodass die Spannungen in den Schweißnähten bestimmt werden können. Unterdrücken Sie den Kontakt zwischen angrenzenden Bauteilen, sodass nur die Bindung an den Schnittstellen zwischen Bauteil und Schweißnaht berücksichtigt wird. Verankern Sie die beiden Montagebohrungsflächen vollständig im vertikalen Schenkel des Winkels. Fügen Sie an der unteren Kante des Winkels eine Abhängigkeit gegen Verschiebung in X-Richtung hinzu, um die Abstützung durch die Wand darzustellen, an welcher die Halterung befestigt ist. Die Oberfläche des Bügels wurde im CAD-Modell geteilt, damit eine Teilfläche für die Anwendung der nach unten gerichteten Kraft vorhanden ist.
Modelldatensatz
Bevor Sie mit dem Lernprogramm beginnen, klicken Sie auf diesen Link und laden Sie den erforderlichen Modelldatensatz über den Webbrowser herunter. Extrahieren Sie die Dateien in einen Ordner Ihrer Wahl auf Ihrer Festplatte.
Ziele
- Bestimmen der maximalen von Mises-Spannung in der Baugruppe.
- Bestimmen der aximalen Verschiebungsgröße.
- Bestimmen des Sicherheitsfaktors im gesamten Modell, insbesondere in den Schweißnähten.
Simulationsdaten
Materialien:
- Winkel und Knotenblech – Stahl ASTM A36
- Bügel und Schweißnähte – Stahl AISI 1045 225 ANLD (vergütet).
Netzparameter:
- Durchgehende Vernetzung – deaktiviert
- Größe:
- Alle Teile außer Schweißnähten – 3.7 mm
- Schweißnähte – 1,5 mm
Kontakt:
- Kontakttyp – verklebt
- Kontaktgenerierungsmethode – automatischen
- Unterdrücken Sie den Kontakt zwischen Winkel und Knotenblech (diese Teile sind indirekt über Schweißnähte verbunden)
Anmerkung: Bei der vorgabemäßigen Toleranz von 0,1 mm wird kein Kontakt zwischen dem Winkel und dem Bügel hergestellt (aufgrund des lichten Abstands zwischen Bügel und Bohrung). Daher ist eine Unterdrückung des Kontakts zwischen diesen beiden Bauteilen nicht erforderlich.
Abhängigkeiten:
- Zylindrische Flächen der beiden Bohrungen im vertikalen Schenkel des Winkels – fest
- Kante entlang der unteren äußeren Ecke des Winkels – Tx
Laden:
- Kraft von -6000 N in Y-Richtung wirkt auf die obere Hälfte der Fläche in der Mitte des Bügels
Anmerkung: Die Bügeloberfläche wurde geteilt, um eine Belastungszone von +/- 45° zum unteren Mittelpunkt der Biegung zu schaffen. Zusätzlich wurde diese Teilfläche entlang der projizierten Mittellinie des Bügels geteilt, sodass die angreifende Last auf die obere Hälfte der Bügelfläche begrenzt werden kann.
