Die Elemente, die im Duplex-Betrieb-Modus mit jeder Maschine verknüpft sind, werden in separaten Abschnitten der Programm ausführen-Registerkarte angezeigt. Somit können Sie steuern, welche Maschinen ausgeführt werden und den Verlauf der Prüfung auf jeder Maschine verfolgen, wenn beide Maschinen gleichzeitig ausgeführt werden. Außerdem können Sie so separate Bereiche für jede Gruppe von Elementen festlegen. Die CAD-Ansicht zeigt außerdem die vorausgesagten Bewegungen jeder Maschine an, sodass Sie deren relative Positionen prüfen und potenzielle Kollisionen vermeiden können.
So führen Sie die Prüfsequenz aus:
- Wählen Sie die Ablaufen-Registerkarte aus und wählen Sie dann die Programm simulieren-Registerkarte aus. Wählen Sie in der Maschine-Liste den Simulator aus, der in der CAD-Ansicht angezeigt werden soll.
- Wählen Sie die Programm ausführen-Registerkarte aus. Die Registerkarte zeigt die Prüfelemente an, die jeder Maschine zugewiesen wurden, sowie den Programm ausführen-Dialog.
- Wenn Sie nur eine Maschine ausführen möchten, wählen Sie die Schaltfläche Maschine ein-/ausschalten
für die Maschine aus, die Sie nicht verwenden möchten.
- Verwenden Sie die Schaltflächen im Programm ausführen-Dialog, um die Prüfsequenz auszuführen. Wenn Sie zum Beispiel alle Elemente prüfen möchten, klicken Sie auf
.

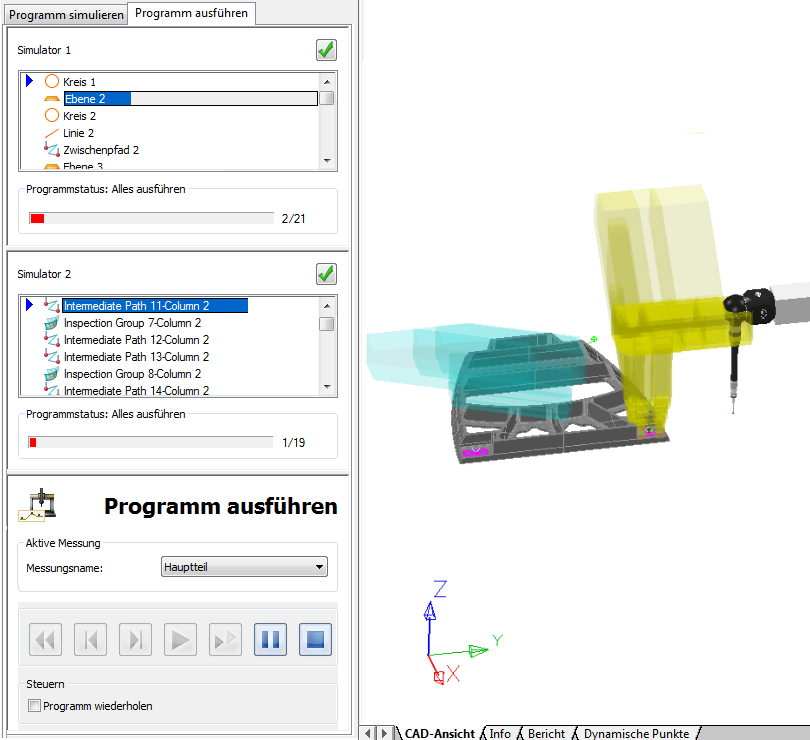

Die Programm ausführen-Registerkarte zeigt den Fortschritt jeder Maschine durch die Prüfsequenz an. Die CAD-Ansicht zeigt die Bewegungen der Maschine an, die Sie ausgewählt haben, sowie einen Bereich mit den vorausgesagten Bewegungen jeder Maschine. Zum Beispiel:
- Wenn sich die vorhergesagten Bereiche überschneiden, zeigt eine Warnmeldung an, dass die Taster kollidieren könnten, und die Prüfung wird angehalten. Prüfen Sie, dass keine Kollision durch die Messpfade verursacht wird, bevor Sie die Prüfung erneut starten. Wenn das Problem weiterhin besteht, passen Sie die Empfindlichkeit der Voraussage-Einstellungen im Dialogfeld Konfiguration der Online-Kollisionsvorhersage an.
Wenn Sie die Prüfung bei Betriebsgeschwindigkeit kontrolliert haben, können Sie die Kollisionsvorhersage ausschalten, indem Sie das Kontrollkästchen Kollisionsvoraussage ausführen im Dialogfeld Konfiguration der Online-Kollisionsvorhersage abwählen.
