Farben-Seite (Dialogfeld Optionen)

Wählen Sie die Farben aus, die in der PowerInspect-Benutzeroberfläche verwendet werden.

 Multifunktionsleiste: Datei-Registerkarte Optionen Anwendungsoptionen Anzeigeoptionen Farben

Die folgenden Optionen und Seiten werden angezeigt.

• Farben – Steuern Sie, wie Elemente in der CAD-Ansicht angezeigt werden, wenn diese in der Prüfsequenz ausgewählt werden.
  • Gewählte Elemente hervorheben – Ändern Sie die Helligkeit der ausgewählten Objekte.

    Heben Sie die Auswahl auf, um die Hervorhebung zu deaktivieren.

  • Helligkeit ändern – Beleuchten Sie ausgewählte Objekte. Ein positiver Werte erhellt die ausgewählten Objekte, ein negativer Wert verdunkelt sie.

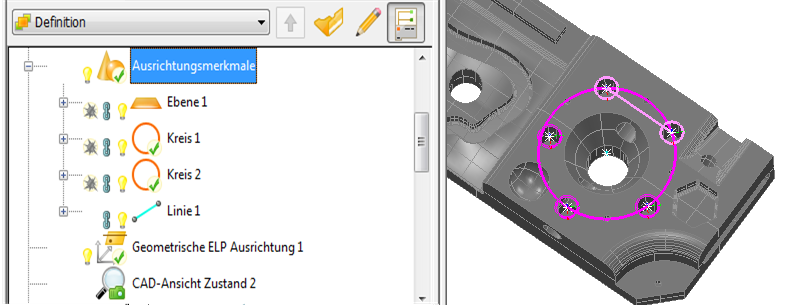

    Eine Helligkeit von +60% wird auf die Elemente der Ausrichtungsmerkmale-Gruppe unten angewendet.



• Allgemein – Legen Sie die Farbe des Hintergrunds, der Rückseiten, der ausgewählten Flächen, der Beschriftungspfeile und der Rasterlinien in der CAD-Ansicht fest.
• Elemente – Geben Sie die Farben der Informationsanzeiger für Elemente an, die in der CAD-Ansicht oder der Prüfsequenz ausgewählt sind.
  • Hervorgehobene Elemente verwenden die Markierungsfarbe – Heben Sie Objekte mit einer angegebenen Farbe hervor.
  • Farbe zum Hervorheben – Farbe der hervorgehobenen Objekte. Wählen Sie die Auswahl ab, um Objekte stattdessen durch Helligkeit hervorzuheben.
  • Hauptfarbe – Objektfarbe.
    Anmerkung: Mit dem Schieberegler Helligkeit ändern auf der Farben-Seite wird die Farbänderung gesteuert, wenn das Kontrollkästchen abgewählt ist. Wenn diese Option abgewählt ist, haben die Element hervorheben-Einstellungen keine Auswirkungen.
• Raster – Farbe, in der das Raster in der CAD-Ansicht angezeigt wird.
• Messung – Farbe, die im Vollbild-Messmodus verwendet wird.
• Punktewolke – Farben, die zum Anzeigen von Punktewolken verwendet werden.

  Kurven – Farben, die zum Anzeigen von Punkten und Linien in digitalisierten Kurven verwendet werden.

  Anmerkung: Die Kurven-Seite ist nur verfügbar, wenn Prüfungen für CNC- und manuelle Maschinen erstellt werden.
• Toleranzband – Toleranzfarben für Prüfpunkt-Konfetti und die Farbe des Textes in der Toleranzskala für Prüfgruppen und Punktewolkengruppen.
  • Sukzessiven Verlauf zwischen Schlüsselfarben verwenden – Verwenden Sie einen Farbbereich, um die relative Abweichung von jedem Punkt anzugeben. Wählen Sie das Kontrollkästchen ab, um nur eine Farbe für das Band oberhalb der Toleranz, das Band innerhalb der Toleranz und das Band unterhalb der Toleranz zu verwenden.
• Beschriftungen und grafische Bemaßungen – Farben, die verwendet werden, um Messungen innerhalb und außerhalb der Toleranz in Beschriftungen und Abmessungen sowie auf den Registerkarten Info und Bericht anzuzeigen.

  Um die ausgewählte Farbeinstellung zu ändern, klicken Sie auf die Farbfeld-Schaltfläche und wählen im Dialogfeld Farbe eine Farbe aus.

  • Vorschau – Testen Sie das Ergebnis der Änderung auf der Registerkarte CAD-Ansicht.
  • Zurücksetzen – Stellen Sie die ursprüngliche Farbe wieder her.
