Bogen mithilfe von drei Elementen erstellen – Beispiel

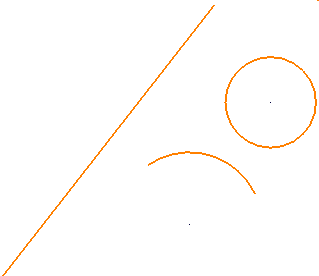

Dieses Beispiel veranschaulicht, wie Sie einen Bogen tangential zu anderen Elementen mithilfe der Kurveneditor-Registerkarte erstellen. Es beginnt mit einem einfachen Linie, einem Bogen und Kreis.

1. Klicken Sie auf die Kurveneditor-Registerkarte > Erstellen-Gruppe > Kreise & Bögen > Bogen über drei Punkte.
2. Wählen Sie die Linie aus, um den Startpunkt des Bogens anzugeben (Punkt ).
3. Wählen Sie den Kreis aus, um den Endpunkt des Bogens anzugeben (Punkt ).
4. Wählen Sie den Bogen aus, um einen Mittelpunkt des Bogens anzugeben (Punkt ).



   PowerMill erstellt einen Bogen, der tangential zu allen drei Elementen ist, und zeigt das Dialogfeld Bogen bestätigen an.



5. Da es viele Lösungen gibt, stellt PowerMill eine Lösung bereit, ermöglicht es Ihnen jedoch, eine andere Lösung durch Klicken auf Nächste Lösung zu wählen.
6. Wenn Sie mit der Lösung zufrieden sind, klicken Sie auf OK.



   Nur Elemente am Anfang oder Ende werden getrimmt (oder verlängert), das mittlere Element wird nie getrimmt (oder verlängert). Offene Kurven (Bögen und Linien) werden getrimmt, geschlossene Kurven (Kreise) werden dagegen nie getrimmt.

Wenn Sie die Umschalttaste bei der Auswahl des dritten Elements gedrückt halten, wird das Trimmen (oder Verlängern) des Elements am Anfang und Ende unterdrückt.

Weitere Informationen finden Sie unter Bogen mit drei Punkten erstellen und Kreise und Bögen erstellen - Beispiele.
