Erstellen von Kreisen und Bögen – Beispiel

Dieses Beispiel veranschaulicht, wie Sie einen Kreis und einen Bogen mithilfe der Kurveneditor-Registerkarte erstellen.

1. Klicken Sie auf Kurveneditor-Registerkarte > Erstellen-Gruppe > Kreise & Bögen > Kreis. Die Kreis-Symbolleiste wird angezeigt, und der Mauszeiger nimmt die Form eines Kreises an.



2. Geben Sie einen geeigneten Radius, wie z. B. 10 ein.
3. Wählen Sie den Mittelpunkt des Bogens im Grafikbereich aus.



4. Klicken Sie auf Kurveneditor-Registerkarte > Erstellen-Gruppe > Kreise & Bögen > Bogenmittelpunkt, um die Bogen-Symbolleiste anzuzeigen.
5. Wählen Sie den Startpunkt des Bogens aus (damit wird der Radius des Bogens definiert). Der Mauszeiger nimmt die Form eines Kreises an.



6. Wählen Sie den Endpunkt des Bogens aus.



7. Klicken Sie auf , um die Bogen-Symbolleiste zu schließen.

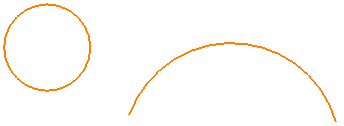

8. Der Kreis und der Bogen werden erstellt.



Weitere Informationen finden Sie unter Einen Bogen mit drei Punkten erstellen und Einen Bogen mithilfe von drei Elementen erstellen.
