Mithilfe des Blockeditors können Sie die Größe und Position des Blocks interaktiv ändern. Sie bestimmen die Anpassung der Größe oder das Verschieben eines Blocks durch Mausklick.
Klicken Sie auf die Start-Registerkarte > Werkzeugweg-Setup-Gruppe > Block > Blockeditor, um die Blockeditor-Registerkarte anzuzeigen und den Block mit Ziehgriffen zu versehen.

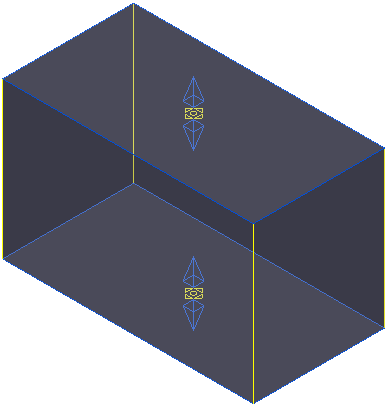

Mithilfe der blauen Linien oder Pfeile können Sie die Größe des Blocks anpassen. Mihtilfe der gelben Linien oder Kugeln können Sie die Position des Blocks ändern.
Dreiecksblöcke können nicht geändert werden. Bei Blöcken, die durch ein Picture oder eine Grenzlinie definiert sind, können nur die Extrusionshöhen geändert werden.
Die Blockeditor-Registerkarte beinhaltet Folgendes:
Hilfsprogramme-Gruppe
Fangen — Klicken Sie, um zwischen dem Fangen mit dem Intelligent Cursor und dem Deaktivieren des Fangmodus umzuschalten.
Historie-Gruppe
Rückgängig — Wählen Sie dies, um auf den Zustand vor der letzten Änderung zurückzuführen.
Wiederherstellen — Wählen Sie dies, um die gerade rückgängig gemachte Änderung wiederherzustellen.
Beenden-Gruppe
Änderungen zuweisen — Klicken Sie, um die Änderungen zuzuweisen und beizubehalten.
Änderungen abbrechen — Klicken Sie, um die Änderungen zu löschen.
Weitere Informationen finden Sie unter Block grafisch ändern und Extrudierten Block ändern.
