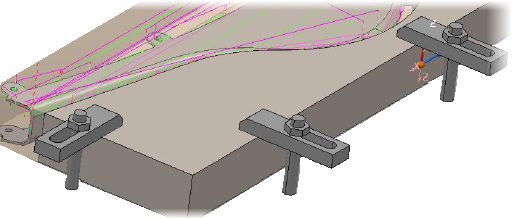

Klemmen sind PowerMill-Elemente mit einer eindeutigen Liste von Modellflächen. Sie stellen den physischen Apparat dar, mit dem das Rohteil während des Bearbeitungsvorgangs gesichert wird.
Verwenden Sie Klemmen, um automatisch Kollisionen zwischen Modell und Fläche zu erkennen, die beim Berechnen eines Werkzeugwegs in einem Setup vermieden oder ignoriert werden sollen.
Wenn Klemmen mit einem Setup verbunden sind, werden:
- Kollisionen automatisch vermieden, wenn ein Werkzeugweg im gleichen Setup berechnet wird.
- die Flächen der Klemmen automatisch ignoriert, wenn ein Werkzeugweg in einem anderen Setup berechnet wird.

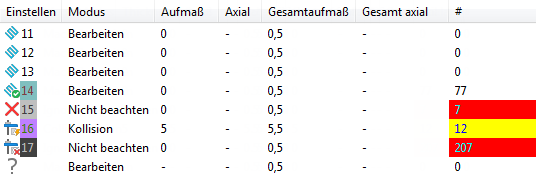

Die Anzahl der Klemmenflächen, für die Kollisionen vermieden oder die für jeden Werkzeugweg ignoriert werden, werden in entsprechenden Zeilen im Dialogfeld Komponentenaufmaß angezeigt.
Klemmen sind eine besondere Art von Ebene, und die Regeln für Ebenen gelten für Klemmen beim Verknüpfen von Flächen mit einer Klemme:
- Einzelne Flächen können nur mit einer einzelnen Klemme verknüpft werden. Sie können nicht dieselbe Fläche mit zwei Klemmen verknüpfen.
- Klemmen dürfen nicht denselben Namen haben oder einen Namen mit einer Ebene oder einem Set gemeinsam nutzen.
