Vorschübe bei Bohrungsverschneidungen reduzieren

Dieses Beispiel veranschaulicht, wie Sie Bohrungsverschneidungen identifizieren sowie Vorschub und Drehzahl an diesen Verschneidungen reduzieren.

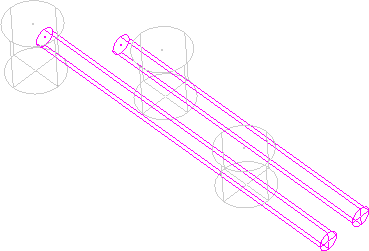

Wir beginnen mit einem Modell, das zwei Featuresets beinhaltet: das eine schließt drei Bohrungen (grau) ein, das andere zwei Bohrungen (Magenta).

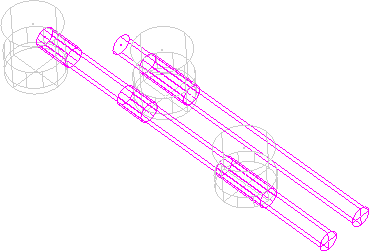

1. Wählen Sie aus dem Kontextmenü von Bohr- Featuresets die Option Bohrungsverschneidungen finden. Dadurch werden Verschneidungen an den Positionen erstellt, an denen sich zwei Bohrungsgruppen vollständig oder teilweise schneiden.



2. Erstellen Sie einen Block und ein Bohrwerkzeug.
3. Öffnen Sie den Zentrierbohren-Dialog.
4. Wählen Sie die Seite Vorschubverschneidung aus:
   1. Wählen Sie Bohrungsverschneidungen aus.
   2. Geben Sie einen Abstand von 20 ein.
   3. Geben Sie als Anzahl der Stufen 3 ein.
   4. Geben Sie eine Sicherheitszugabe von 30 ein.
   5. Geben Sie einen Vorschub von 40 ein.
   6. Geben Sie eine Drehzahl von 20 ein.
   7. Geben Sie eine Verweilzeit von 1 ein.
   8. Klicken Sie auf Berechnen.

   Dadurch wird ein Bohrwerkzeugweg erstellt, der sich an Bohrungsverschneidungen verlangsamt.

5. Klicken Sie auf die Werkzeugweg-Registerkarte > Zeichnen > Anzeige > Punkte, um alle Schritte anzuzeigen.

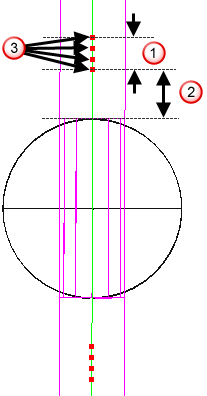

   Abstand

   Sicherheitszugabe

   Schritte
