Feature Fasenfräsen

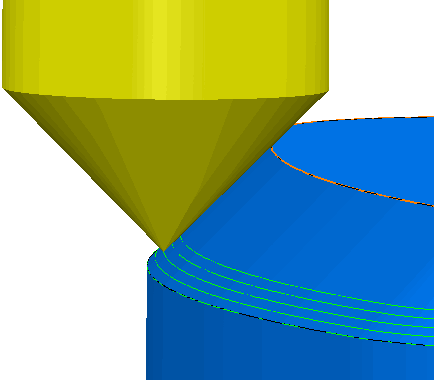

Axial

Mehrfachschnitte werden entlang der Axial-Richtung erstellt.

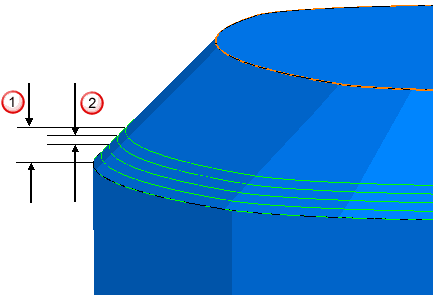

Grenze, die durch den Block, das Fasenfeature oder die Schnittanzahl vorgegeben wird.

Z-Zustellung

Ausmaß — Wählen Sie aus, wie die Grenzen mehrerer Bahnen berechnet werden.

Anzahl Schnitte — Geben Sie eine Zahl ein, um die Anzahl der Bahnen zu begrenzen.
Fase – Bearbeiten Sie die Gesamthöhe der Fase.
Rohteil — Bearbeiten Sie den Abstand zwischen der Startposition des Werkzeugs uns dem Ende des Blocks.

Extra Tiefe — Legen Sie für Ihren Werkzeugwegbereich einen zusätzlichen Abstand ober- und unterhalb der Fase fest.

Anmerkung: Diese Option ist nur verfügbar, wenn Sie ein Ausmaß von Fase auswählen.

Z-Zustellung — Geben Sie den maximalen Abstand zwischen aufeinanderfolgenden Bahnen ein.

Z-Zustellung von Werkzeug kopieren — Klicken Sie hierauf, um die axiale Schnitttiefe aus den aktiven Werkzeugschnittdaten zu laden. Die axiale Schnitttiefe wird entlang der Werkzeugachse gemessen.

Anmerkung: Wenn Sie den Wert manuell eingeben, ändert sich die Schaltfläche zu

.

Werkzeugposition — Wählen Sie die Position des Werkzeugs relativ zur Fase aus.

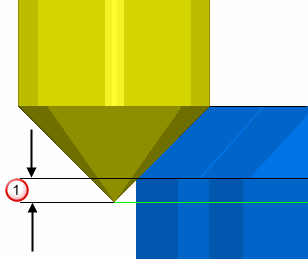

Obere axiale Tiefe — Der Abstand, um den sich das Werkzeug oberhalb der Oberkante der Fase ausdehnt.

– Obere axiale Tiefe

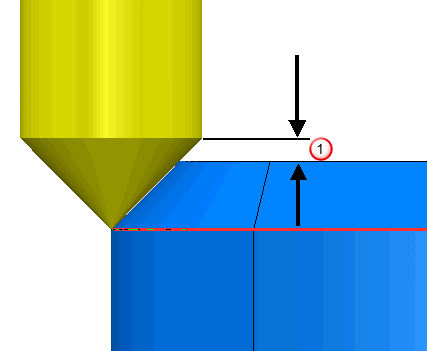

Axiale Tiefe bis unten — Der Abstand, um den sich das Werkzeug unterhalb der Unterkante der Fase ausdehnt.

– Untere axiale Tiefe
Gemessener Durchmesser — Der tatsächliche Werkzeugdurchmesser am Kontaktpunkt des Werkzeugs auf der Fase.

– Messdurchmesser

Anmerkung: Diese Optionen sind nur verfügbar, wenn Sie ein Ausmaß des Typs Anzahl Schnitte oder Rohteil auswählen.

Radial

Mehrfachschnitte werden entlang der radialen Richtung erstellt.

Grenze, die durch den Block, das Fasenfeature oder die Schnittanzahl vorgegeben wird.

Bahnabstand

Ausmaß — Wählen Sie aus, wie die Grenzen mehrerer Bahnen berechnet werden.

Anzahl Schnitte — Geben Sie eine Zahl ein, um die Anzahl der Bahnen zu begrenzen.
Fase – Bearbeiten Sie die Gesamtbreite der Fase.
Rohteil — Bearbeiten Sie den Abstand zwischen der Startposition des Werkzeugs uns dem Ende des Blocks.

Extrabreite — Geben Sie für Ihren Werkzeugwegbereich einen zusätzlichen Abstand radial um die Fase ein.

Anmerkung: Diese Option ist nur verfügbar, wenn Sie ein Ausmaß von Fase auswählen.

Bahnabstand — Geben Sie den Abstand zwischen aufeinanderfolgenden Ausräumbahnen auf einer einzigen Schruppebene ein.

Bahnabstand vom Werkzeug kopieren — Klicken Sie hierauf, um die radiale Schnitttiefe aus den aktiven Werkzeug-Schnittdaten zu laden. Die radiale Schnitttiefe wird senkrecht zur Werkzeugachse gemessen.

Anmerkung: Wenn Sie den Wert manuell eingeben, ändert sich die Schaltfläche zu

.

Andere Optionen

Toleranz — Geben Sie einen Toleranzwert ein, um festzulegen, wie genau der Werkzeugweg dem Feature folgt.

Schnittrichtung — Wählen Sie die Frästechnologie aus.

Wählen Sie eine Schnittrichtung aus den folgenden Optionen aus:

Gleichlauf — Wählen Sie dies aus, um Werkzeugwege zu erstellen, die soweit möglich nur Gleichlauffräsen einsetzen. Das Werkzeug befindet sich links von der bearbeiteten Kante, in Richtung der Werkzeugbewegung gesehen.
Gegenlauf — Wählen Sie dies, um soweit möglich Werkzeugwege anzulegen, die nur Gegenlauf oder Gegenlauffräsen verwenden. Das Werkzeug befindet sich rechts der bearbeiteten Kante, in Richtung der Werkzeugbewegung gesehen.
Beliebig — Wählen Sie dies, um Werkzeugwege anzulegen, die sowohl Gegenlauf als auch Gleichlauffräsen verwenden. Dadurch werden die Werkzeugrückzüge und Werkzeugbewegungen verringert.

Aufmaß – Geben Sie die Materialmenge ein, die auf dem Bauteil verbleiben soll. Klicken Sie auf die Schaltfläche Aufmaß , um das Feld Aufmaß in Radialaufmaß Axialaufmaß zu trennen. Verwenden Sie dies, um separate Werte für Radialaufmaß und Axialaufmaß als unabhängige Werte anzugeben. Separate Werte für Radialaufmaß und Axialaufmaß sind für orthogonale Bauteile hilfreich. Sie können unabhängige Aufmaße bei schrägwandigen Bauteilen verwenden, doch ist es in diesen Fällen schwieriger, das Resultat vorherzusagen.

Radialaufmaß — Geben Sie das Radialversatz vom Werkzeug ein. Bei der 2,5-Achsen- oder 3-Achsenbearbeitung verbleibt bei Verwendung eines positiven Wertes Material auf vertikalen Wänden.

Axialaufmaß — Geben Sie den Versatz vom Werkzeug nur in der Werkzeugachsenrichtung ein. Eine 2,5-Achsen- und 3-Achsenbearbeitung führt dazu, dass Restmaterial auf den horizontalen Flächen verbleibt.
