Rippenmustereditor-Registerkarte

Verwenden Sie die Rippenmustereditor-Registerkarte, um die Mittellinie der Rippen/Kanäle zu zeichnen.

Klicken Sie auf die Rippenmuster-Schaltfläche im Strategiedialogfeld Rippen-Bearbeitung, um die Rippenmustereditor-Registerkarte anzuzeigen. Diese Registerkarte bietet folgende Optionen:

Erstellen-Gruppe

• Linien — Wählen Sie eine Option aus und erstellen Sie Linien interaktiv oder durch Eingeben ihrer Koordinaten:
  • Stetige Linie — Klicken Sie, um eine stetige Linie zu erstellen, die geradlinige Segmente enthält. Weitere Informationen finden Sie unter Linien erstellen - Beispiel.
  • Einzellinie — Klicken Sie, um eine einzelne Linie zu erstellen.

Ändern-Gruppe

• Gewählte löschen — Klicken Sie, um die gewählten Elemente, Kurvensegmente, Arbeitsebenen oder Punkte zu löschen.
• Richtung umkehren — Klicken Sie, um die Richtung der gewählten Elemente umzukehren. Sie müssen die Segmente auswählen, die Sie umkehren möchten.
• Segmente neu ordnen – Klicken Sie auf diese Option, um alle Kurvensegmente aufzulisten und um die Reihenfolge der Segmente in einem Muster zu ändern.
• Segmentieren – Wählen Sie eine Option aus, um Kurven zu schneiden oder zu verbinden:
  • Schnitt — Klicken Sie, um eine Kurve an benutzerdefinierten Punkten aufzubrechen.
  • Aufteilen — Klicken Sie, um die gewählten Kurven in die individuellen Segmente, die zu ihrem Erstellen verwendet wurden, aufzubrechen. Wenn keine Kurven ausgewählt sind, dann sind alle Kurven aufgeteilt.
  • Verbinden — Klicken Sie, um individuell ausgewählte Segmente zu einer Kurve zu verbinden. Selbstschneidende Abschnitte werden nicht verbunden.
  • Automatische Zusammenführung— Klicken Sie, um alle Segmente, die sich neben dem ausgewähltem Segment befinden, zu verbinden. Klicken Sie auf Automatische Zusammenführung und wählen Sie dann ein Segment aus. Der Kurveneditor sucht automatisch nach Segmenten, die sich dem ausgewählten Segment an beiden Enden anschließen und verbindet diese miteinander. Die Suche wird dann erneut beim neu entstandenen Segment gestartet, um zu prüfen, ob sich andere Segmente anschließen. Ist dies der Fall, werden auch sie verbunden. Dies wird so lange fortgeführt, bis keine Verbindungen mehr möglich sind. Sollte eine Auswahl an zu verbindenden Kurven vorliegen, so wird die Kurve mit der kleinsten Tangentenwinkeldiskrepanz ausgewählt.

    Sie können die ALT-Taste beim Klicken auf ein Segment drücken, damit dieses verbunden wird.

• Kurveneditor – Klicken Sie, damit die Kurveneditor-Registerkarte angezeigt wird, die es Ihnen ermöglicht, Muster zu erstellen und zu ändern. Es wird davon ausgegangen, dass Sie zunächst Kurven aus dem Modell extrahieren und dann die Kurve verändern, um das exakt erforderte Muster zu erstellen.

Zeichnen-Gruppe

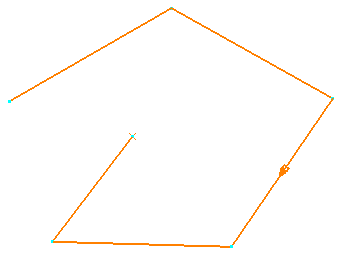

• Laufrichtung — Klicken Sie, um eine Kurve zu instrumentieren, indem Sie einen Pfeil auf jedem Segment platzieren (der in Richtung des Segmentendes zeigt) und ein X an jedem Segmentende platzieren.



Historie-Gruppe

• Rückgängig — Wählen Sie dies, um auf den Zustand vor der letzten Änderung zurückzuführen.
• Wiederherstellen — Wählen Sie dies, um die gerade rückgängig gemachte Änderung wiederherzustellen.

Beenden-Gruppe

• Rippenflächeneditor starten – Klicken Sie auf diese Option, um das skizzierte Muster zu erstellen, die Rippenmustereditor-Registerkarte zu schließen und die Rippenflächeneditor-Registerkarte zu öffnen.
• Zuweisen — Klicken Sie, um alle erstellten Kurven zuzuweisen, und schließen Sie die Rippenmustereditor-Registerkarte.
• Abbrechen — Klicken Sie, um alle erstellten Kurven zu löschen und die Rippenmustereditor-Registerkarte zu schließen.
