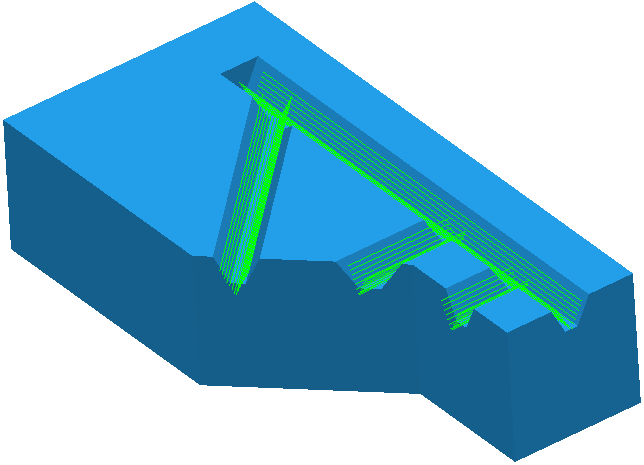

Verwenden Sie die Rippen-Bearbeitung-Strategie zum Bearbeiten von Kanälen in einem Formteil, die im entstehenden Spritzguss-Bauteil Rippen bilden. Normalerweise sind diese Kanäle lang, schmal und nicht eben.
Für die Rippen-Bearbeitung ist Folgendes erforderlich:
- ein Muster, das eine ungefähre Mittellinie des Kanals bildet
- Flächen, durch die die Wände und die Basis des Kanals definiert werden
- ein Werkzeug, das in den Kanal passt. Die Breite des Kanals muss zwischen ein und vier Mal so groß sein wie der Durchmesser des Werkzeugs.
Bei der Rippen-Bearbeitung wird häufig ein Formwerkzeug verwendet, das die genaue Form des Kanals wiedergibt.
Die Seiten in Verbindung mit der Rippen-Bearbeitung-Strategie lauten:
- Rippen-Bearbeitung – Hauptseite zum Definieren eines Rippen-Bearbeitungswerkzeugwegs.
- High Speed – Einstellungen, um Bögen in inneren Ecken anzulegen, damit plötzliche Änderungen der Werkzeugrichtung verhindert werden, was für die High Speed-Bearbeitung unbedingt erforderlich ist.
- Automatische Überprüfung – Einstellungen, die den Werkzeugweg beim Berechnen automatisch überprüfen.
Die verbleibenden Seiten sind geläufige Werkzeugwegstrategie-Seiten.
