Beispiel für 'Entlang X einfache Richtung in Y' (Modellbearbeitung)

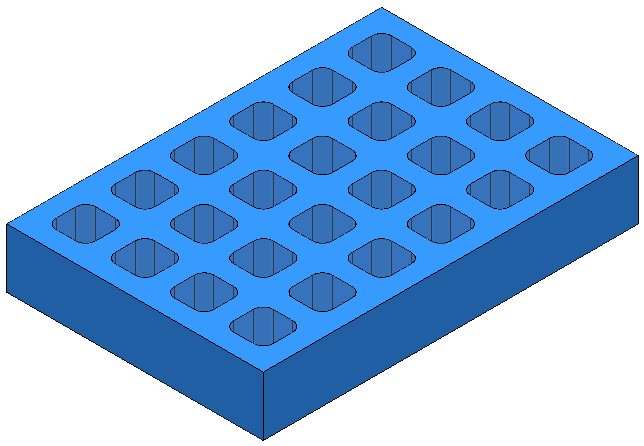

Dieses Beispiel zeigt das Erstellen eines Ausräumwerkzeugwegs mit einer Werkzeugwegsortierung entlang X, in einer Richtung entlang Y. Dabei wird das Modell 3d_Pockets.dgk im Ordner Beispiele verwendet.

1. Berechnen Sie den Block, und erstellen Sie einen 10-mm-Kugelfräser.
2. Klicken Sie auf Start-Registerkarte > Werkzeugweg-Setup-Gruppe > Werkzeugwegverbindungen, um das Dialogfeld Werkzeugwegverbindungen anzuzeigen.
3. Im Werkzeugwegverbindungen-Dialog:
   1. Wählen Sie die Start- und Endpunkt-Registerkarte aus.
   2. Wählen Sie für den Startpunkt ein Anwenden des Typs Absolut aus.
   3. Geben Sie die Koordinaten 0, 0, 10 ein.
   4. Klicken Sie auf Zuweisen.
4. Klicken Sie auf die Start-Registerkarte > Werkzeugwege erstellen-Gruppe > Werkzeugwege, um das Dialogfeld Strategieauswahl anzuzeigen.
5. Wählen Sie aus der 3D-Ausräumen-Kategorie die Modellausräumen-Strategie aus und klicken Sie auf OK.
6. Wählen Sie auf der Sortierung-Seite die Option Ebene aus der Sortieren nach-Liste aus und:
   1. Ändern Sie das Sortieren-Verfahren zu .
   2. Ändern Sie den Namen zu Versetze AC _ Entlang X _ 1 Richtung Y.
   3. Klicken Sie auf Berechnen.

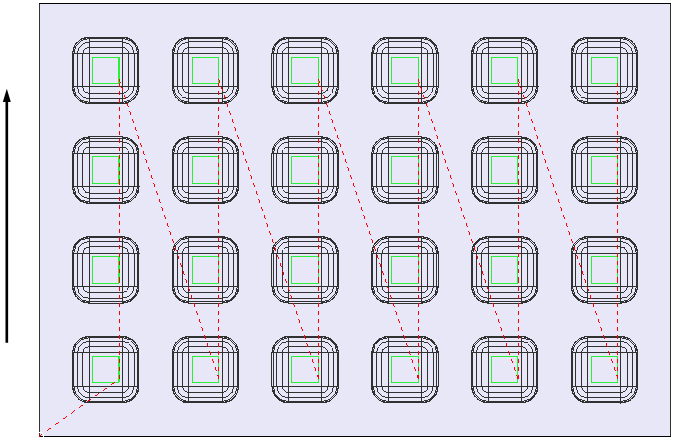

      Die Verbindungsbewegungen zeigen an, wie sich die Sortierungsoption auswirkt.

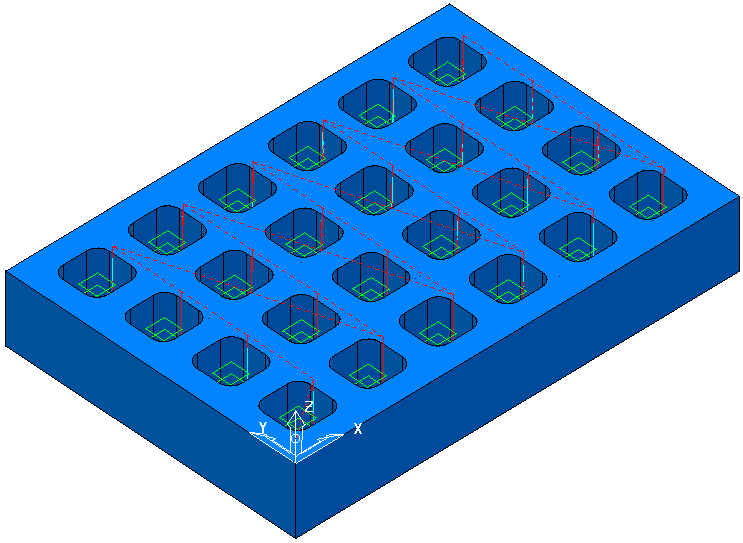

      Beim Betrachten der ISO-Ansicht:
