Die Neuverteilung von Punkten ist bei Folgendem hilfreich:
- Sie ermöglicht, dass die Werkzeugmaschine reibungsloser funktioniert.
- Sie reduziert unerwünschte Bewegungen der Rotationsachsen der Werkzeugmaschine, wenn ein Mehrachswerkzeugweg bearbeitet wird. Diese Bewegungen treten auf, wenn ein oder mehrere Werkzeugwegpunkte eine Achsenkonfiguration erfordern, die sich nahe an der Gimbal-Sperre der Werkzeugmaschine befindet. Sie können Flächenunebenheiten erzeugen und die Bearbeitungseffizienz reduzieren.
Gimbal Sperre - Erklärung
Eine Gimbal-Sperre ist die spezifische Konfiguration einer Mehrachs-Werkzeugmaschine, die auftritt, wenn sich die Werkzeugachse an mindestens einer Rotationsachse aufgrund der Position einer oder mehrerer Werkzeugwegpunkte ausrichtet. Diese Konfiguration führt zu unerwünschten Bewegungen, da kleine Anpassungen an der Werkzeugachse, sobald an die Gimbal Sperre angenähert wird, große Änderungen an der Rotationsachse erfordern können.

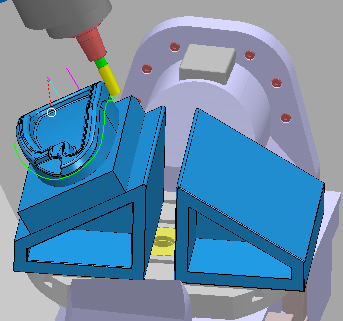

Die untenstehende Grafik zeigt, wie sich die Rotationsachse der Tisch-Tisch-Werkzeugmaschine (unerwünscht) um fast 180
in einer Sekunde dreht. Dies liegt daran, dass die Werkzeugmaschine einen Werkzeugwegpunkt am unteren Ende der Flaschenbohrung bearbeitet, der mit der Gimbal Sperre der Werkzeugmaschine übereinstimmt.
Punkte neu verteilen
Wenn Sie Punkte neu verteilen, um unerwünschten Bewegungen der Rotationsachsen der Werkzeugmaschine vorzubeugen, berücksichtigen Sie Folgendes:
- Sollten Sie kein Koordinatensystem festlegen, geht PowerMill davon aus, dass sich die Position der Gimbal-Sperre der Werkzeugmaschine auf der Z-Achse der Arbeitsebene des Werkzeugweges befindet.
- Bei der Neuverteilung von Werkzeugwegpunkten behält PowerMill die Bearbeitungstoleranz bei. Daher kann PowerMill nicht alle unerwünschten Bewegungen der Rotationsachsen der Werkzeugmaschine verhindern. Um dies zu umgehen, können Sie die Werkzeugachse weit entfernt von der Vertikalen verschieben oder eine Einspannbacke verwenden, um das Bauteil bei 45 am Maschinentisch festzuklemmen.
- Sie können unerwünschte Bewegungen der Rotationsachsen optisch identifizieren und den Werkzeugposition-Dialog oder das Simulationsanalyse-Plugin für detaillierteres Feedback einsetzen.

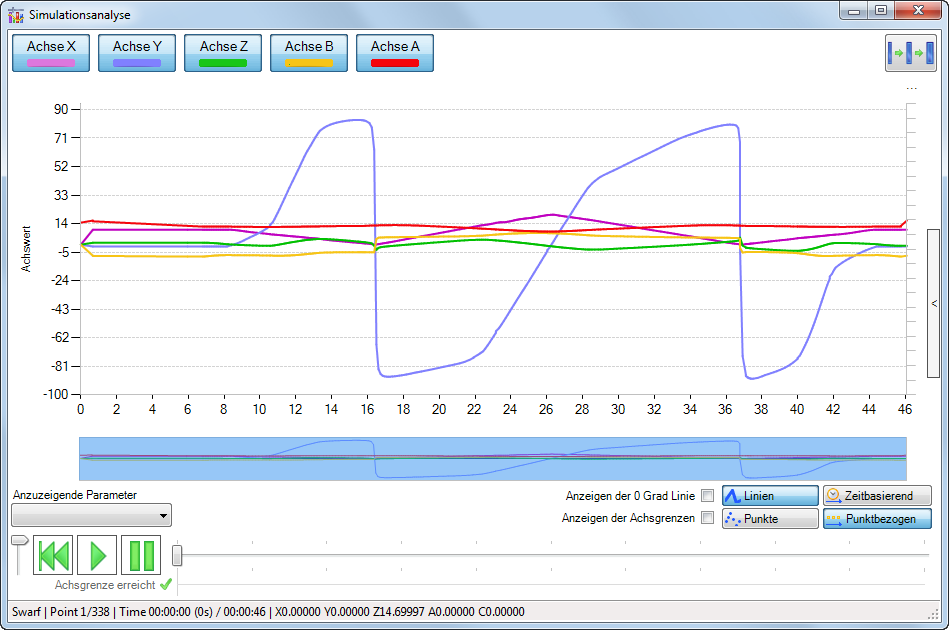

Das Simulationsanalyse-Plugin eignet sich besonders zur Identifikation unerwünschter Bewegungen von Rotationsachsen, da es die Bewegungen von Werkzeugmaschinenachsen in einem Liniendiagramm darstellt. In der untenstehenden Illustration pendelt die C (Dreh-) Achse (in Lila gezeichnet) von ungefähr 85
bis -85 in einer Sekunde.
.
