In diesem Beispiel wird untersucht, wie Klemmen beim Erstellen von Werkzeugwegen, die nicht Teil eines Setups sind, vermieden werden können, indem Flächen-Standardvorgaben im Dialogfeld Aufmaß-Voreinstellungen definiert werden.
Anmerkung: Beim Arbeiten mit Setups können Sie Klemmen direkt mit einem Setup verknüpfen, sodass die Klemmen von jedem in diesem Setup erstellten Werkzeugweg automatisch vermieden werden.

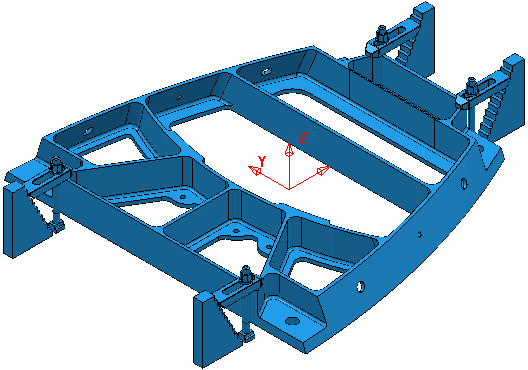

- Wählen Sie alle Flächen aus, aus denen die Klemmen zusammengesetzt sind.
- Klicken Sie auf Registerkarte Start > Gruppe Werkzeugweg-Setup > Aufmaß, um die Registerkarte Flächen-Standardvorgaben des Dialogfelds Aufmaß-Voreinstellungen anzuzeigen. Das Anwenden eines Aufmaßes auf der Registerkarte Aufmaß-Voreinstellungen wendet die gleichen Einstellungen auf alle nachfolgenden Werkzeugwege an.
Anmerkung: Sie können nur einem einzelnen Werkzeugweg ein Aufmaß zuweisen, indem Sie auf die Schaltfläche Komponentenaufmaß
im Dialogfeld der jeweiligen Werkzeugwegstrategie klicken. Dadurch wird die Registerkarte Flächen des Dialogfelds Komponentenaufmaß angezeigt.
- Wählen Sie das am Listenanfang stehende Aufmaß aus:
- Wählen sie aus der Bearbeitungsmodus-Liste die Option Kollision aus.
- Klicken Sie auf die Schaltfläche Komponenten zuordnen
.
Anmerkung: Damit Flächen in diesen Weg aufgenommen werden können, müssen Sie als Eben anstelle einer Klammer definiert werden. - Klicken Sie auf Anwenden.

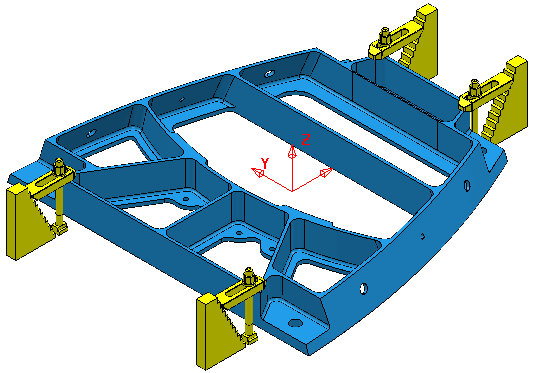

- Um die Ergebnisse visuell darzustellen, klicken Sie auf Registerkarte Ansicht > Gruppe Aussehen > Schattieren > Standard-Bearbeitungsmodus.

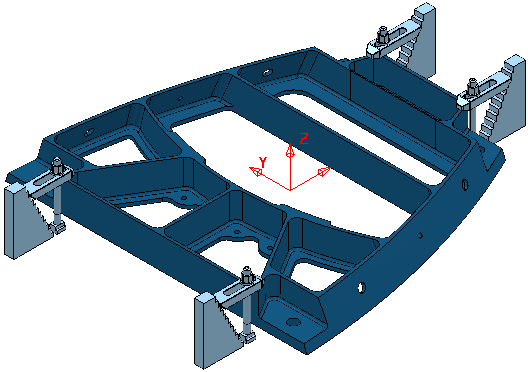

Alle Werkzeugwege, die für dieses Bauteil erstellt wurden, vermeiden Klemmen. Die Klemmen werden erkannt und nicht bearbeitet.
