Verwenden Sie die Elemente unter Werkzeug-Registerkarte > Zeichnen-Gruppe, um verschiedenen Aspekte des aktiven Werkzeugs zu zeichnen und anzuzeigen.
Werkzeug
Klicken Sie auf Werkzeug-Registerkarte > Zeichnen-Gruppe > Werkzeug, um das aktive Werkzeug im Grafikfenster zu zeichnen.
Anzeige
Verwenden Sie die folgenden Optionen unter Werkzeug-Registerkarte > Zeichnen-Gruppe > Anzeige-Menü, um Werkzeugelemente im Grafikfenster zu zeichnen:
- Schaft — Zeigt den Werkzeugschaft an.
- Halter — Zeigt den Werkzeughalter an. Wenn Sie den Halter zeichnen, wird auch der Schaft gezeichnet.
- Definition Werkzeugachse — Zeigt den Punkt oder die Linie, die zum Festlegen der Werkzeugachse verwendet werden, in Rot an.
- Wählen Sie für die Option Werkzeugachse Auf Punkt hin oder Vom Punkt weg aus. Dadurch wird die Position des Punkts angezeigt.

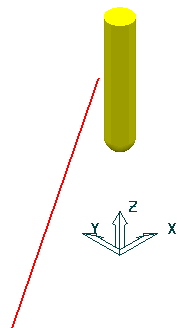

- Wählen Sie für die Option Werkzeugachse Auf Linie hin oder Vom Linie weg aus. Dadurch wird die Position der Linie angezeigt.

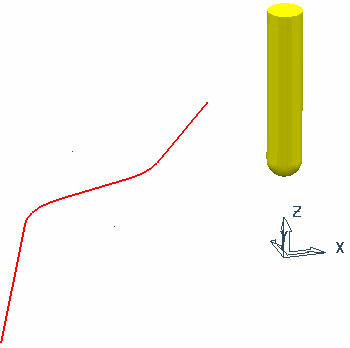

- Wählen Sie für die Option Werkzeugachse Auf Kurve hin oder Vom Kurve weg aus. Dadurch wird die Position der Kurve angezeigt.

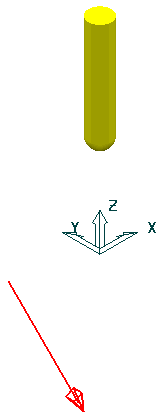

- Wählen Sie für die Option Werkzeugachse Feste Richtung aus. Dadurch wird Folgendes angezeigt:
- Wählen Sie für die Option Werkzeugachse Auf Punkt hin oder Vom Punkt weg aus. Dadurch wird die Position des Punkts angezeigt.
- Achsgrenzen — Zeigt eine grafische Darstellung des bearbeitbaren Bereichs an.
Beispiel:
Der Teil der Kugel (oder Konus mit kugelförmiger Spitze) ist am Ursprung der aktiven Arbeitsebene zentriert. Wenn keine aktive Arbeitsebene existiert, wird er am Ursprung des globalen Koordinatensystems platziert. Der Ursprung ist durch eine kleine Kugel dargestellt. Diese Grafik wird in einer beliebigen Größe angezeigt. Wenn Sie die Ansicht vergrößern oder verkleinern und dann aktualisieren, ändert sich die Größe der Grafik. Dadurch wird sichergestellt, dass sie unabhängig vom Zoom-Faktor sichtbar ist.
- Werkzeugachsen-Kipprichtung — Zeigt die Richtung der Werkzeugachse an.
- Wenn Sie Auf Punkt hin oder Vom Punkt weg festlegen, zeigt PowerMill den angegebenen Punkt an:

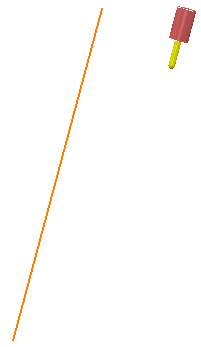

- Wenn Sie Auf Linie hin oder Von Linie weg festlegen, zeigt PowerMill die angegebene Linie an:
- Wenn Sie Feste Richtung festlegen, zeigt PowerMill die angegebene Linie mit einem Pfeil zum Anzeigen der Richtung an:
- Wenn Sie einen Führungswinkel, Neigungswinkel oder eine Flächennormale festlegen, hat die Option keine Auswirkung.
- Wenn Sie Auf Punkt hin oder Vom Punkt weg festlegen, zeigt PowerMill den angegebenen Punkt an:
Schattiert
Klicken Sie auf Werkzeug-Registerkarte > Zeichnen-Gruppe > Schattiert, um die Darstellung von Werkzeugen im Grafikfenster umzuschalten:
- Aktiviert – zeigt ein schattiertes Werkzeug an.
- Deaktiviert – zeigt ein Drahtgitter-Werkzeug an.
