Dieses Beispiel veranschaulicht, wie Sie den XY-Abstand zwischen zwei Punkten eines Modells messen. Dabei wird das chainsaw.ige Modell im Beispiele-Ordner verwendet.
Vorbereiten zum Messen
- Klicken Sie auf die Start-Registerkarte > Hilfsprogramme-Gruppe > Messen, um das Dialogfeld Messen zu öffnen.
- Klicken Sie auf eine Schaltfläche im Geometrie messen-Bereich, um die Messwerkzeuge-Registerkarte anzuzeigen.
- Klicken Sie auf Werkzeuge vermessen-Registerkarte > Projektion-Gruppe > Ebenenprojektion.
Auswählen der Punkte:

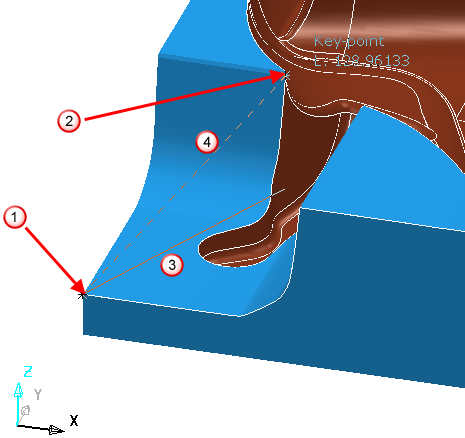

Im Grafikbereich klicken Sie auf die zwei Punkte
und
.
Es wird Folgendes angezeigt:
Die XY-Komponente der Linie zwischen den zwei ausgewählten Punkten.
Die Linie zwischen zwei ausgewählten Punkten.

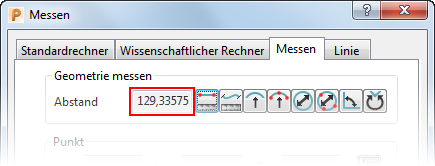

Wenn Sie die Punkte auswählen, wird das Dialogfeld Messen geöffnet, wobei der XY-Abstand im Abstand-Feld angezeigt wird.
Falls die Referenzlinie entweder in der ZX- oder der YZ-Ebene angezeigt wird, verwenden Sie die falsche Hauptarbeitsebene. Wählen Sie, um die Hauptarbeitsebene zu ändern, auf der Informations-Symbolleiste
aus.
