Ermöglicht die Auswahl von Grafikskripten und die Zuordnung von Bemaßungseigenschaften oder Parametern zu diesen.
Liste der Optionen
Ermöglicht die Auswahl von Grafikskripten und die Zuordnung von Bemaßungseigenschaften oder Parametern von diesen.
- Externe Klassennamen
-
Listet AutoPLANT-Klassennamen auf, die direkt einer Plant 3D-Klasse zugeordnet werden können.
- Klassennamen hinzufügen
-
Fügt der Liste Externe Klassennamen neue AutoPLANT-Klassennamen hinzu. Geben Sie Text im Feld ein, und klicken Sie auf die Schaltfläche +, um einen Klassennamen hinzuzufügen.
Anmerkung:Wenn Sie ein vorhandenes Skript erneut verwenden möchten, klicken Sie mit der rechten Maustaste auf eine vorhandene Klasse, um die Zuordnungsinformationen zu kopieren, und klicken Sie anschließend mit der rechten Maustaste auf die neue Klasse, um die Informationen einzufügen. Diese Aktion wirkt sich nur auf diese Registerkarte aus.
- Schaltfläche +
-
Fügt der Liste Externe Klassennamen einen neuen AutoPLANT-Klassennamen hinzu.
- Schaltfläche -
-
Löscht in der Liste Externe Klassennamen einen AutoPLANT-Klassennamen.
- Externer Klassenname
-
Zeigt den in der Liste Externe Klassennamen im linken Bereich ausgewählten AutoPLANT-Klassennamen an.
- Eigenschaftsnamen für Übereinstimmung
-

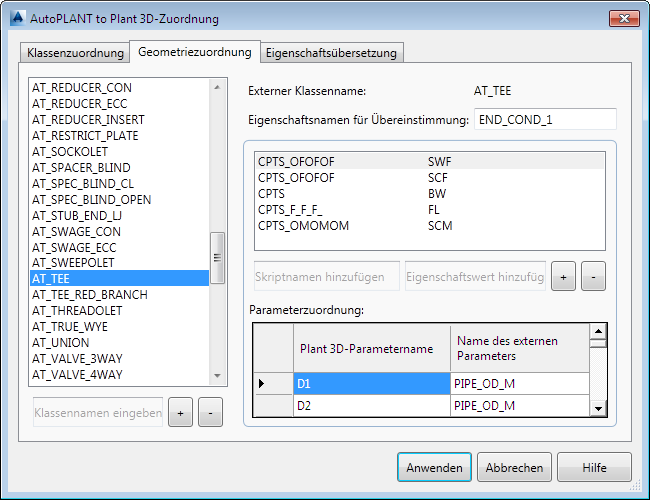

Legt AutoPLANT-Eigenschaftsnamen fest, die in unterschiedlichen Kontexten Plant 3D-Endtyp-Grafikskripten angepasst werden sollen. Im angezeigten Dialogfeld. Die Konvertierungs-Zuordnungsanweisung sieht beispielsweise folgendermaßen aus: Wenn AutoPLANT END_COND_1 den Wert SWF besitzt, verwenden Sie den Plant 3D-Skriptnamen CPTS_OFOFOF, wenn dieser BW ist, verwenden Sie CPTS usw.
Trennen Sie mehrere Eigenschaftsnamen mit Kommas.
- Skriptname hinzufügen (erforderlich)
-
Fügt der Liste einen Plant 3D-Endtyp-Grafikskriptnamen hinzu.
- Eigenschaftswerte hinzufügen
-
Fügt Eigenschaftswerte für die AutoPLANT-Eigenschaft hinzu. Im dargestellten Dialogfeld ist die Eigenschaft END_COND_1, und die Werte sind SWF, SCF, BW usw.
- Schaltfläche +
-
Fügt eine neue Zeile hinzu, die den eingegebenen Skriptnamen und den Eigenschaftswert enthält.
- Schaltfläche -
-
Löscht eine ausgewählte Zeile, die den eingegebenen Skriptnamen und den Eigenschaftswert enthält.
- Parameterzuordnung
-
Legt die Parameterzuordnung zwischen Plant 3D und AutoPLANT fest. Jede Geometriezuordnung besitzt einen entsprechenden Satz von Parametern, und diese können in Abhängigkeit von der Form abweichen.
Das folgende Bild zeigt ein Plant 3D-T-Stück mit Innengewinde im Katalog-Editor (Registerkarte Größe).
Die Plant 3D-Bemaßungsparameter für die Form sind aufgeführt, und Sie können sie in der Parameterzuordnungstabelle in der Spalte Plant 3D-Parametername eingeben. Anschließend können Sie den entsprechenden AutoPLANT-Eigenschaftsnamen (oder Wert) eingeben.
Im folgenden Beispiel sieht die Konvertierungs-Zuordnungsanweisung folgendermaßen aus: Verwenden Sie für die ausgewählte Zuordnung im obigen Bereich für den Plant 3D-Parameter D1 AutoPLANT PIPE_OD_M, verwenden Sie für D2 das Gleiche usw.
- Plant 3D-Parametername
-
Gibt den Plant 3D-Grafikskript-Bemaßungsparameter an, der dem AutoPLANT-Parameter zugeordnet werden soll.
- Name oder Wert des externen Parameters
-
Gibt den Namen, Ausdruck oder Wert des AutoPLANT-Parameters an, der dem Plant 3D-Parameter zugeordnet werden soll.
