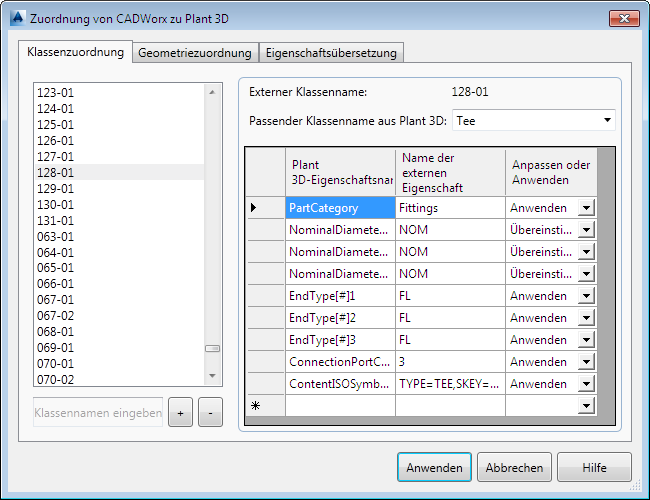

Registerkarte Klassenzuordnung (Dialogfeld Zuordnung von CADWorx zu Plant 3D)

Ermöglicht die Zuordnung von globalen und einzelnen CADWorx-Klasseneigenschaften zu ihren Plant 3D-Entsprechungen.

Liste der Optionen

Ermöglicht die Zuordnung von globalen Klasseneigenschaften und externen Klassen zu Plant 3D-Klassen und -Eigenschaften.

Anmerkung: Falls die Konvertierung fehlschlägt, können Sie die Protokolldatei auf mögliche Gründe prüfen. Falls in der Protokolldatei steht: "Datei kann nicht konvertiert werden. Öffnen Sie die Datei im aktuellen [Drittanbieter-]Rohrklassengenerator und starten Sie die Konvertierung erneut", dann fehlen Ihrer Rohrklasse für die Konvertierung erforderliche Klasseninformationen. Wenn Sie Ihre Rohrklasse aktualisieren, indem Sie sie in der aktuellen Version des CADWorx-Rohrklassengenerators öffnen, werden die fehlenden Informationen ergänzt. Anschließend können Sie die Rohrklasse in Plant 3D migrieren.

Anmerkung: Um die Reihenfolge der Klassenliste zu ändern, klicken Sie mit der rechten Maustaste, und klicken Sie auf Nach oben oder Nach unten. Alternativ können Sie die Tasten + oder - drücken.

Globale Klasseneigenschaften (die ersten fünf Elemente in der Liste im linken Bereich)

Listet globale Eigenschaften auf, die für alle Klassen gelten. Nachdem diese Eigenschaften zugeordnet wurden, müssen Sie sie erneut für einzelne Klassen zuordnen.

Externe Klassennamen (die verbleibenden Elemente in der Liste im linken Bereich)

Listet CADWorx-Klassen (dargestellt durch Zahlen) auf, die einer Plant 3D-Klasse zugeordnet werden können.

Klassennamen hinzufügen

Fügt der Liste Externe Klassennamen neue AutoPLANT-Klassennamen hinzu. Geben Sie Text im Feld ein, und klicken Sie auf die Schaltfläche +, um einen Klassennamen hinzuzufügen.

Anmerkung: Wenn Sie vorhandene Zuordnungen erneut verwenden möchten, klicken Sie mit der rechten Maustaste auf eine vorhandene Klasse, um die Zuordnungsinformationen zu kopieren, und klicken Sie anschließend mit der rechten Maustaste auf die neue Klasse, um die Informationen einzufügen. Diese Aktion wirkt sich nur auf diese Registerkarte aus.

Schaltfläche +

Fügt der Liste Externe Klassennamen einen neuen CADWorx-Klassennamen hinzu.

Schaltfläche -

Löscht in der Liste Externe Klassennamen einen CADWorx-Klassennamen.

Externer Klassenname

Zeigt den in der Liste Externe Klassennamen im linken Bereich ausgewählten CADWorx-Klassennamen an.

Passender Klassenname aus Plant 3D

Gibt die Plant 3D-Klasse an, die der im linken Bereich ausgewählten CADWorx-Klasse entspricht. Wenn Sie eine der globalen Zuordnungen auswählen, ist dieses Feld schreibgeschützt.

Plant 3D-Eigenschaftsname

Gibt die Plant 3D-Eigenschaften an, die Sie den CADWorx-Eigenschaften für die im linken Bereich ausgewählte Klasse zuordnen möchten.

Name der externen Eigenschaft

Legt die CADWorx-Eigenschaften für die im linken Bereich ausgewählte Klasse fest.

Anpassen oder Anwenden

Legt fest, ob Sie die Eigenschaften anpassen oder einen bestimmten Eigenschaftswert anwenden möchten. Für die Klasse CADWorx 128-01 entspricht die Plant 3D-Eigenschaft Nennweite beispielsweise CADWorx NOM. Die Plant 3D-Eigenschaft Teilekategorie ist jedoch auf den spezifischen Wert Verbindungsteile festgelegt.
