Registerkarte Einstellungen

Gibt die allgemeinen Einstellungen für Bemaßungen an.

Allgemeine Einstellungen

Anzeige

Definiert die Anzeigeeinstellungen für die Bemaßungen.

• Texthöhe. Legt die Texthöhe des Textstils fest, der von Bemaßungen verwendet wird. Vorgabemäßig wird die Texthöhe auf den Textstil AdskIsoImperial oder AdskIsoMetric festgelegt. Sie können LUPREC im Schriftfeld-Editor einstellen, um die Anzahl der angezeigten Dezimalstellen festzulegen.
• Bis Fortsetzungen bemaßen. Gibt an, ob die Bemaßung durch Weiterführungskomponenten beendet wird.
• Letzte Zeichenfolgenbemaßung ausblenden. Entfernt die letzte Zeichenfolgenbemaßung in einem linearen Rohrleitungssegment bei Verwendung von Ende-zu-Ende-Bemaßungen. Blenden Sie die letzte Zeichenfolgenbemaßung aus, um zu verhindern, dass die Bemaßungen überbestimmt werden.
• Referenzbemaßungen anzeigen. Gibt an, ob die Referenzbemaßung in isometrischen Zeichnungen angezeigt werden soll.

Bemaßung von Dichtungen

Gibt einen der folgenden Handhabungstypen für Dichtungen an:

• In Komponentenbemaßung einfügen
• Dichtungen einzeln bemaßen
• Dichtungen nicht bemaßen

Bemaßungen

Gibt die Bemaßungstypen für das aktuell ausgewählte Thema an.

• Ende zu Ende (gesamt). Misst die Rohrleitungssegmente von Endpunkt zu Endpunkt. Sie können die Messung bei Ventilen und Verzweigungen anhalten.

• Zeichenfolge. Misst alle Rohrleitungssegmente und hält an Einbaukomponenten wie Reduzierstücken, Ventilen usw. an.

• Suchen. Misst von einem gemeinsamen Punkt zur Objektposition und hält dann an. Beispielsweise ein Bogen zu einer Baustellenschweißnaht oder einer Rohrhalterung.


Bemaßungsversatzabstände

Definiert den Versatzabstand von Bemaßungen.

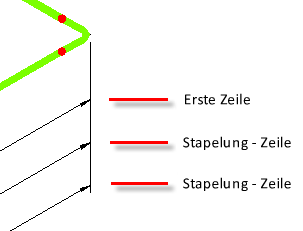

• Versatz Legt den Abstand von der Rohrleitung zur nächsten Bemaßung (erste Zeile) fest.
• Stapelung. Legt den Abstand zwischen Bemaßungszeilen fest.
