Registerkarte Rohrleitung

Gibt an, welche Rohrleitungsbeschriftungen für den ausgewählten ISO-Typ angezeigt werden.

Sie können Eigenschaftsinformationen für Rohrleitungsobjekte angeben. Erstellen und Anpassen von Rohrleitungsbeschriftungen mit den Anzeigeeinstellungen.

<Typ>-Beschriftungen aktivieren

Steuert die Anzeige der Beschriftung.

Beschriften

Listet vorhandene, in IsoConfig.xml definierte Rohrleitungsbeschriftungen auf. Sie können auch neue Rohrleitungsbeschriftungen hinzufügen.

Block

Legt die Form der Umschließung als Kreis, Rechteck, Raute, Sechseck oder Oval fest. Sie können auch festlegen, dass keine Umschließung vorhanden sein soll.

Umschließungen textgerecht skalieren

Erweitert Grafiken, um den Beschriftungstext zu umschließen. Einige Umschließungssymbole werden immer erweitert.

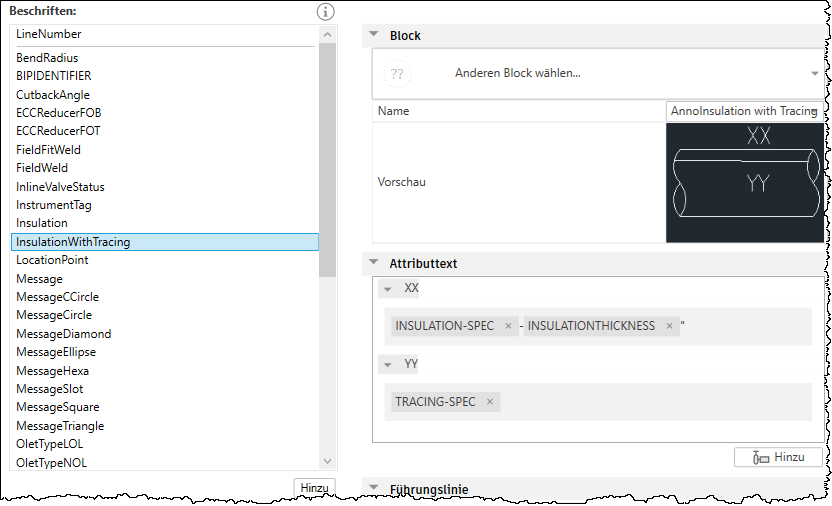

Attributtext

Fügen Sie Eigenschaften für Rohrleitungsbeschriftungen hinzu. Sie können Text, Eigenschaften aus Klassen oder PCF oder Symbole hinzufügen.

LineNumber

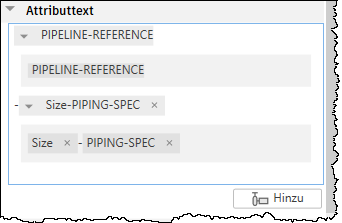

Sie können PIPELINE-REFERENCE und das Komponentenfeld für LineNumber erweitern, um Eigenschaften hinzuzufügen.

InsulationwithTracing

Bei Blöcken mit mehreren Eigenschaften können Sie auch die Eigenschaftennamen erweitern, um Eigenschaften einzeln hinzuzufügen.

Führungslinie

Gibt an, ob eine Führungslinie das Objekt mit der Beschriftung verbindet, mit oder ohne Pfeil. Sie können sich auch dafür entscheiden, keine Führungslinie zu verwenden.

Mit Beschriftung verbinden

Gibt an, dass die Führungslinie mit der Ecke, der Mitte oder dem Mittelpunkt der Beschriftung verbunden werden soll.

Mit Komponente verbinden

Gibt an, dass die Führungslinie mit der Mitte oder dem Ende der Komponente verbunden werden soll.

MFührungslinienstil

Gibt an, welcher Multi-Führungslinien-Stil verwendet wird.

Führungslinienverlängerung verwenden

Gibt an, ob eine Führungslinienverlängerung verwendet werden soll.

Placement

Gibt an, dass Beschriftungen immer horizontal angezeigt werden, mit Rohrleitungen gedreht werden oder in der ISO-Ebene angezeigt werden.

Position (relativ zur Rohrleitung)

Gibt an, ob die Beschriftung oberhalb oder unterhalb der Rohrleitung oder an einer beliebigen Stelle platziert wird.

Mit zugehörigen Beschriftungen gruppieren

Gibt an, ob die Beschriftung mit den zugehörigen Beschriftungen gruppiert werden soll.

Bei Gruppierung priorisieren

Gibt an, ob die aktuelle Beschriftung priorisiert werden soll, wenn alle Beschriftungen gruppiert sind.

Beschriftung löschen

Löscht die aktuelle Rohrleitungsbeschriftung.

Anmerkung: LineNumber-Beschriftungen können nicht gelöscht werden.
