Dieser Parameter, zusammen mit Auflösung berechneter Oberflächen, enthält wichtige Informationen, die durch den Algorithmus, der das Energieanalysemodell erstellt, verwendet werden. Auflösung berechneter Oberflächen bestimmt die Möglichkeiten des Algorithmus, einzelne analytische Oberflächen zu finden.
Dieser Wert muss kleiner sein als die kleinste Abmessung der Oberflächen, die in das Energieanalysemodell aufgenommen werden sollen. Definieren Sie diesen Parameter im Dialogfeld Energieeinstellungen.
Für den Parameter Auflösung berechneter Oberflächen:
- Vorgabewert = 12 Zoll (304,8 mm)
- Minimalwert= 3 Zoll (76,2 mm)
- Maximalwert = 10 Fuß (3048 mm)

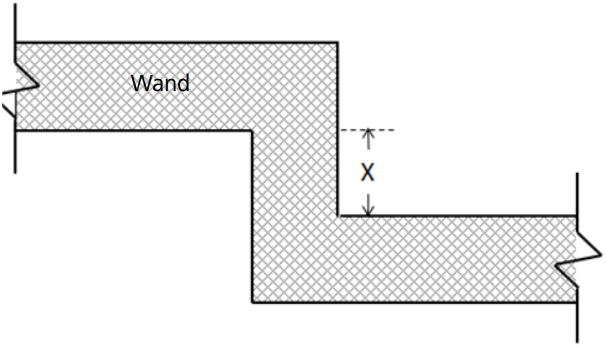

Dieses Konzept kann wie in der folgenden Draufsicht einer Wand gezeigt veranschaulicht werden.
Für Auflösung berechneter Oberflächen = 12 Zoll (304,8 mm) gilt:
- Für X < 12" wird keine analytische Oberfläche für diesen Wandabschnitt erstellt.
- Für X > 12" und < 24" (609,6 mm) wird im möglicherweise eine Oberfläche für diesen Wandabschnitt erstellt, dies geschieht jedoch nicht zwangsläufig.
- Für X > 24" wird eine Oberfläche für diesen Wandabschnitt erstellt.
