Formbearbeitung

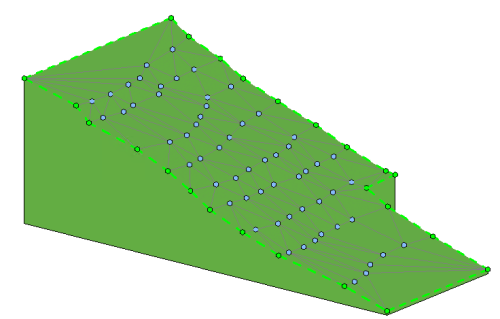

Mithilfe der Werkzeuge für die Formbearbeitung können Sie die Oberfläche von flachen (nicht geneigten) Dächern oder Geschossdecken bearbeiten, indem Sie hoch- und tiefgelegene Punkte für die Entwässerung definieren. Werkzeuge für die Formbearbeitung werden auch zum Erstellen von Geländemodell-Elementen verwendet, die Standortmerkmale in Modellen darstellen.

Durch Angabe der Höhe dieser Punkte teilen Sie die Oberfläche in Unterbereiche ein, für die Neigungen separat festgelegt werden können.

Beispiele für die Formbearbeitung

Legen Sie mithilfe der Werkzeuge für die Formbearbeitung die Neigung für Elemente mit konstanter Dicke oder für die Oberseite eines Elements mit einer Schicht von variabler Dicke fest, und modellieren Sie auf diese Weise die folgenden Elemente:

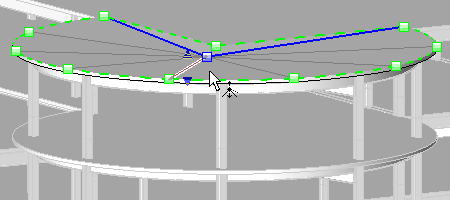

• Eine Geschossdecke oder ein Dach mit konstanter Dicke, die bzw. das von einem nicht ebenen, geneigten Tragwerk getragen wird.

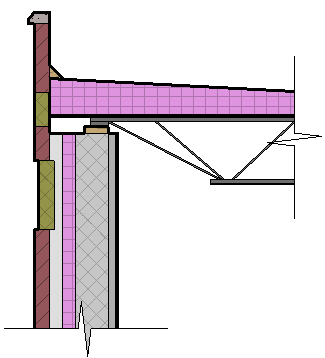

• Ein Material mit variabler Dicke, das dazu dient, die Neigung der Oberfläche einer horizontalen Ebene zu definieren (z. B. für spitz zulaufende Isolierungen).

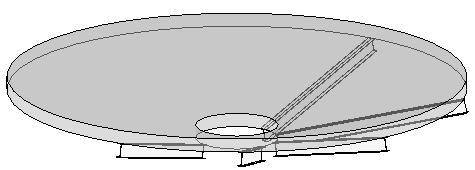

• Ein Material mit variabler Dicke unterhalb der Oberfläche (alle Materialien darüber folgen der Form des Materials mit variabler Dicke), wie in diesem Topovolumenkörper dargestellt.


Anmerkung: Formbearbeitete Elemente geben keine echte Dicke zurück. Eine leichte Neigung wird bei den Werkzeugen für die Formbearbeitung toleriert. In solchen Fällen können Schwankungen der tatsächlichen Dicke vernachlässigt werden. Diese Abweichungen nehmen jedoch mit der Neigung zu. Revit gibt eine Warnung aus, wenn es aufgrund der Neigung zu erheblichen Abweichungen von der erwarteten Dicke kommt.

Damit die Formbearbeitungswerkzeuge aktiviert werden, müssen die folgenden Bedingungen erfüllt sein:

• Elemente müssen flach sein und in einer horizontalen Ebene liegen.
• Dächer dürfen nicht mit anderen Dächern verbunden sein, und das Dach darf kein Fassadendach sein. Ist eine dieser Bedingungen nicht erfüllt, können die Schaltflächen für die Formbearbeitung nicht verwendet werden.
  Anmerkung: Wenn diese Bedingungen zu einem späteren Zeitpunkt verletzt werden, beispielsweise durch eine Bearbeitung des Elements, verursacht die Formbearbeitung der Platte einen Fehler mit Rückmeldung, und der Benutzer kann die Formbearbeitung der Platte rückgängig machen.

Die folgenden Formbearbeitungswerkzeuge sind unter Registerkarte Ändern Gruppe Formbearbeitung verfügbar:

• Teilelemente
• Punkt hinzufügen
• Trennungslinie hinzufügen
• Tragende Bauteile wählen (nur Dach- und Geschossdeckenelemente)
• Form zurücksetzen

Anmerkung: Wenn Sie die Form von Geschossdecken oder Dächern mit diesen Werkzeugen bearbeiten, wird die Form des dazugehörigen Berechnungsmodells nicht verändert. Eine einzelne Fläche des Berechnungsmodells basierend auf der ursprünglichen oberen Fläche bleibt unverändert.

Wichtige Gesichtspunkte

Automatische Knicklinien. Knicklinien werden manchmal automatisch erstellt, um sicherzustellen, dass die Geometrie des Elements immer korrekt ist. Wenn der Zustand, der zur automatischen Erstellung der Knicklinien führte, nicht mehr besteht, werden diese gelöscht. Dies ist z. B. der Fall, wenn vier nichtebene Scheitelpunkte eben werden oder wenn Sie manuell eine Trennlinie erstellen. Zum Zeichnen von Knicklinien wird die Unterkategorie für Innenkanten des Elements verwendet. Sie können eine automatische Knicklinie nicht direkt ändern. Um eine Knicklinie zu bearbeiten, müssen Sie sie zunächst in eine Trennlinie umwandeln. Weitere Informationen finden Sie unter Konvertieren von Knicklinien in Trennlinien.

Verzogene Oberflächen. Eine Oberfläche wird verzogen, wenn sie durch vier nicht ebene Begrenzungskanten oder vom Benutzer erstellte Trennlinien begrenzt ist. Um ein Verziehen zu vermeiden, fügen Sie eine Trennlinie zwischen gegenüber liegenden Scheitelpunkten ein.
