Der Parameter für variable Dicke kann ausgewählt werden, um die Schichtdicke während der Formbearbeitung eines Elements zu ändern.
Der Parameter für die variable Schichtdicke von Elementen beeinflusst die Formbearbeitungswerkzeuge folgendermaßen:

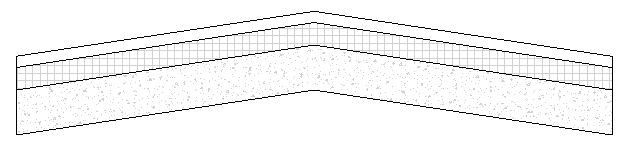

- Ist keine Schicht mit variabler Dicke vorhanden, wird das gesamte Element geneigt, und die konstante Dicke zwischen parallelen oberen und unteren Flächen bleibt erhalten.

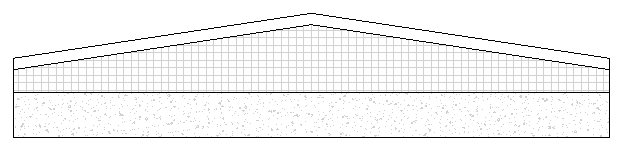

- Wenn eine Schicht mit variabler Dicke vorhanden ist, wird die obere Fläche der Elementschicht geneigt, und die untere Fläche bleibt auf einer horizontalen Ebene. Alle Materialschichten oberhalb der variablen Schicht in der Konstruktion sind parallel zur oberen Fläche der variablen Schicht.
Anmerkung: Die Eigenschaft Dicke für Elemente kann verwendet werden, um eine einheitliche Dicke für die tragende Geschossdecke festzulegen. Wenn die Form des Elements bearbeitet wird und der Elementtyp eine variable Schicht enthält, dann wird mit diesem Parameter eine einheitliche Dicke festgelegt.
So ändern Sie die Schicht mit variabler Dicke eines Elements
- Wählen Sie das Element aus.
- Klicken Sie in der Eigenschaftenpalette auf Typ bearbeiten.
- Klicken Sie im Wertefeld der Eigenschaft Struktur auf Bearbeiten.
- Das Dialogfeld Baugruppe bearbeiten wird geöffnet. Hier können Sie Material und Dicke der Schichten festlegen. Die Spalte für den Parameter für variable Dicke enthält nicht aktivierte Kontrollkästchen neben Schichten, in denen die variable Dicke aktiviert werden kann. Weitere Informationen zum Dialogfeld Baugruppe bearbeiten finden Sie unter Mehrschalige Konstruktionen.
- Aktivieren Sie das Kontrollkästchen für variable Dicke neben der gewünschten Schicht der der Baugruppe.
Anmerkung: Nur eine Schicht der Gesamtstruktur des Elements kann als variabel festgelegt werden.
- Klicken Sie in allen Dialogfeldern auf OK, um sie zu schließen.
- Klicken Sie auf Registerkarte Ändern | <Element>
Gruppe Formbearbeitung Teilelemente ändern, und nehmen Sie die gewünschten Änderungen am Element vor. Weitere Informationen finden Sie unter Ändern der Form eines Elements.
