Messen von Elementen

Sie können den Abstand zwischen zwei Elementen oder anderen Referenzen messen.

Mit dem Werkzeug Messen können Sie schnell die Länge (und ggf. den Winkel von der Horizontalen) einzelner in Draufsichten ausgewählter Wände oder Modelllinien oder den Abstand zwischen ausgewählten Punkten messen und vorübergehend anzeigen. In Ansichten können Sie dieses Werkzeug nutzen, um nur die Enden von Wänden auszuwählen, die lotrecht zur Ansichtsrichtung verlaufen (um die Höhe der Wand anzuzeigen). Sie können eine temporäre Linie oder eine Kette von Linien zeichnen, die von Ihnen angegebene Punkte verbinden. Die vom Werkzeug erzeugten Bemaßungen werden angezeigt, bis Sie die nächste Messung starten oder das Werkzeug beenden. Längenbemaßungen werden außerdem im Feld Gesamtlänge in der Optionsleiste angezeigt.

Anmerkung: Für Detaillinien können Sie mithilfe von (Zwischen zwei Referenzen messen) die Länge messen oder Referenzpunkte auf der Linie verwenden. Sie können Detaillinien jedoch nicht mithilfe von (An Element entlang messen) messen, da diese Linien keine Modellelemente sind. Beim Arbeiten in einer 3D-Ansicht ist (Zwischen zwei Referenzen messen) das einzige verfügbare Messwerkzeug.

Video: Messen

1. Klicken Sie auf Registerkarte Ändern Gruppe Messen Dropdown-Liste Messen, und klicken Sie dann entweder auf (Zwischen zwei Referenzen messen) oder auf (An Element entlang messen).

   Wenn Sie Zwischen zwei Referenzen messen wählen, können Sie eine bestimmte Länge von einem Startpunkt aus messen. Klicken Sie auf den Startpunkt, und bewegen Sie den Cursor in die Richtung, in die die Linie verlängert werden soll. Drücken Sie beim Messen in einer 3D-Ansicht die STRG-Taste, um die Messung in einer Ebene lotrecht zum ersten ausgewählten Punkt zu beschränken. Verwenden Sie den Tastaturbefehl SP (Fang, lotrecht), um den lotrechten Abstand zur Ziellinie oder -ebene zu messen.

   Wenn Sie An Element entlang messen wählen, wählen Sie das Element im Zeichenbereich aus. Für das Element werden temporäre Bemaßungen eingeblendet, und die Gesamtlänge wird in der Optionsleiste angezeigt.

2. Wenn Sie Bemaßungen für eine Kette von Ihnen gezeichneter temporärer Linien anzeigen möchten, aktivieren Sie die Option Kette und führen einen der folgenden Vorgänge aus:
   • Bestimmen Sie eine Reihe von Punkten.
   • Klicken Sie auf den ersten Punkt, verschieben Sie den Mauszeiger in die gewünschte Richtung und geben Sie einen Wert für die Länge der Linie ein. Wiederholen Sie dies, bis alle Linien der Kette gezeichnet sind.

   Beachten Sie, dass im Feld Gesamtlänge in der Optionsleiste die jeweils aktuelle Länge der Kette angezeigt wird. Durch Doppelklicken schließen Sie die Kette ab.

   Anmerkung: Die Option Kette steht nur zur Verfügung, wenn Sie Zwischen zwei Referenzen messen wählen.
3. Drücken Sie nach Beenden der Messung die ESC-Taste.
4. Drücken Sie zweimal die ESC-Taste.


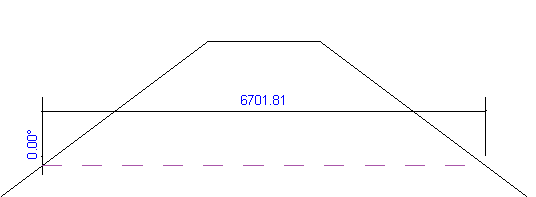

   Maßlinie mit Messungen für die Länge und den Winkel

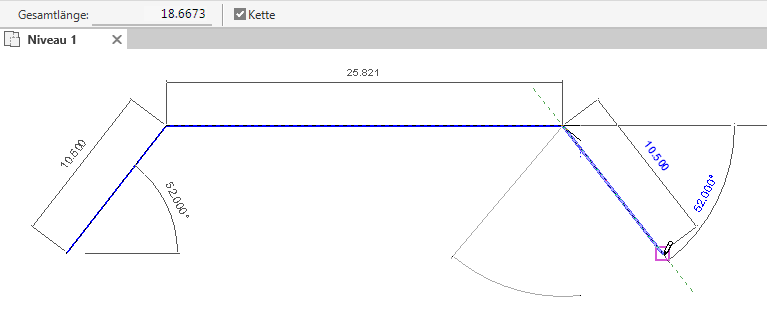

   Maßkette mit Angabe der Gesamtlänge in der Optionsleiste
