Unterteilen eines Geländemodells

Definieren Sie einen Bereich eines Geländemodells, der von der Fläche des ursprünglichen Geländemodells versetzt werden soll.

So können Sie beispielsweise mithilfe von Unterteilungen Parkplätze, Straßen oder Verkehrsinseln auf ein Geländemodell zeichnen. Weisen Sie dem Geländemodell mithilfe der Exemplareigenschaften der Unterteilung ein anderes Material zu.

Das Erstellen von Unterteilungen führt nicht zu separaten Oberflächen. Die Unterteilung wird positiv von der ursprünglichen Oberfläche versetzt und spiegelt die am übergeordneten Geländemodell vorgenommenen Änderungen wider. Um separate Oberflächen zu erstellen, die unabhängig voneinander bearbeitet werden können, verwenden Sie das Werkzeug Teilen.

So unterteilen Sie ein Geländemodell

1. Öffnen Sie eine Ansicht, in der ein Geländemodell angezeigt wird.
2. Wählen Sie das Geländemodell aus.
3. Klicken Sie auf Registerkarte Ändern | Geländemodell Geländemodell-Form (Unterteilen).

   Revit wechselt in den Skizziermodus.

4. Klicken Sie auf (Linien auswählen), oder verwenden Sie andere Skizzierwerkzeuge zum Erstellen einer Unterteilung im Geländemodell.
5. Legen Sie in der Eigenschaftenpalette die Parameter Material, Höhe unterteilen (nur positive Werte) und Konturen übernehmen fest.
   Anmerkung: Wenn diese Option ausgewählt ist, werden mit Konturen übernehmen Konturen aus dem übergeordneten Geländemodell in der Unterteilung angezeigt.
6. Klicken Sie auf (Bearbeitungsmodus beenden).

So ändern Sie die Begrenzungen für Unterteilungen

1. Wählen Sie die Unterteilung aus.
2. Klicken Sie auf Registerkarte Ändern | Geländemodell Gruppe Modus (Skizze bearbeiten).
3. Klicken Sie auf (Linien auswählen), oder verwenden Sie andere Skizzierwerkzeuge zum Ändern der Unterteilung.
4. Klicken Sie auf (Bearbeitungsmodus beenden).
Anmerkung: Wenn Sie ein Geländemodell mit einer Unterteilung trennen, die Trennung die Unterteilung jedoch nicht kreuzt, erhalten Sie eine Benachrichtigung zum Löschen des Unterteilungselements, da es nicht erstellt werden kann. Dies ist normal. Klicken Sie auf Exemplar(e) löschen, um mit dem Trennen fortzufahren.

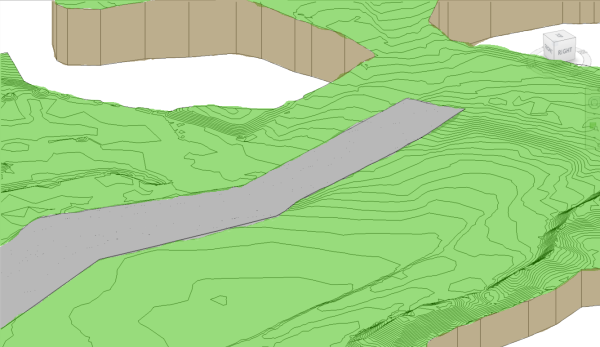

Beispiel
