Randbedingungen: Durch die Person erzeugte Wärme

Mit dieser Randbedingung wird die von einer Person, die nicht in Bewegung ist, durchschnittlich abgegebene Wärme berücksichtigt.

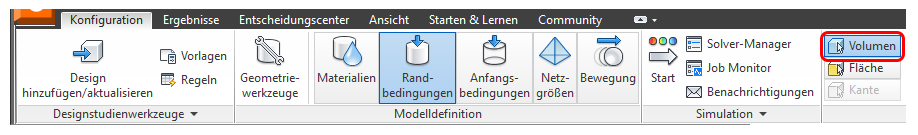

1. Klicken Sie zum Ändern des Auswahlmodus auf Konfiguration (Registerkarte) > Auswahl (Gruppe) > Volumen.



2. Blenden Sie das Wandteil und das Luftteil aus, indem Sie bei gedrückter STRG-Taste mit der mittleren Maustaste auf beide klicken.

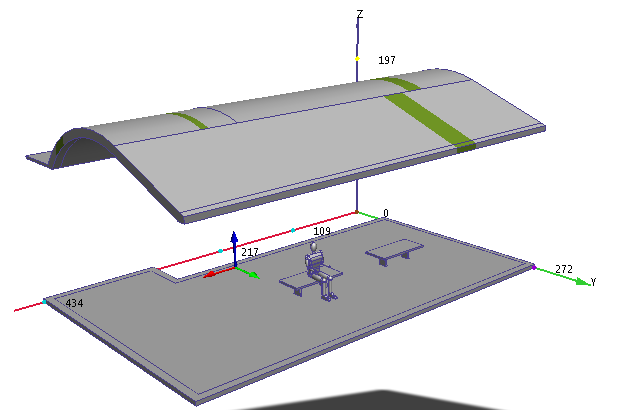

   Anmerkung: Jetzt sollte die Person sichtbar sein...

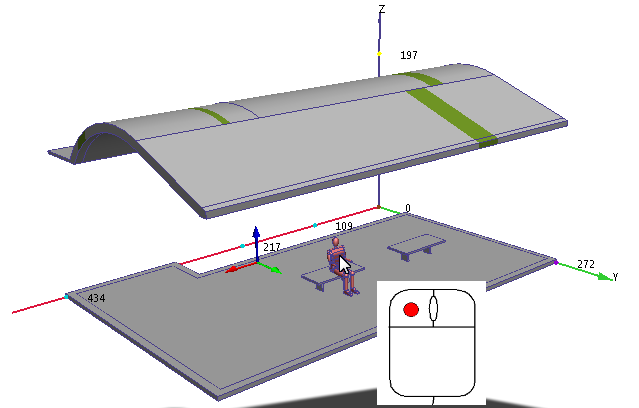

3. Wählen Sie die Person aus, indem Sie mit der linken Maustaste darauf klicken.



   Es darf nur der Mensch ausgewählt sein.

   Öffnen Sie zum Überprüfen die Auswahlliste, indem Sie auf das Symbol Auswahlliste im Schnellzugriff-Werkzeugkasten klicken:



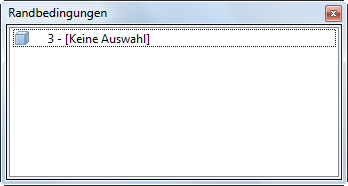

   Das Auswahl-Dialogfeld sollte der folgenden Abbildung entsprechen:



   Wenn andere Teile in diesem Dialogfeld aufgeführt sind, wählen Sie sie aus und klicken Sie auf Konfiguration (Registerkarte) > Auswahl (Gruppe) > Auswahl aufheben, um sie aus der Auswahlliste zu entfernen.

4. Klicken Sie in der kontextabhängigen Gruppe Randbedingungen auf Bearbeiten:



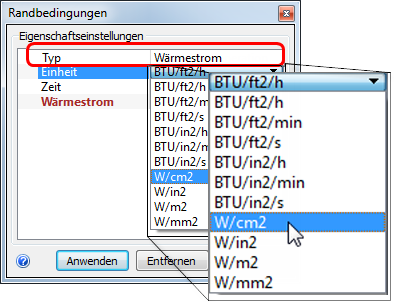

5. Stellen Sie sicher, dass der Typ auf Gesamtwärmeerzeugung eingestellt ist. Stellen Sie außerdem Watt als Einheit ein, indem Sie W in der Zeile Einheit auswählen.



6. Geben Sie in die Zeile Gesamtwärmeerzeugung den Wert 60 ein.



7. Klicken Sie auf Anwenden.

   Überprüfen der Einstellungen

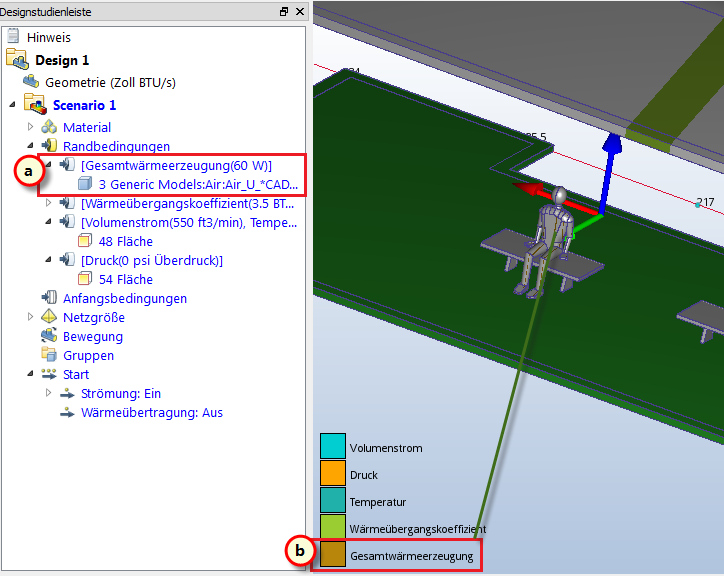

8. Um zu überprüfen, ob die Bedingung korrekt auf die Person angewendet wurde, überprüfen Sie die Designstudienleiste und die Farbstreifen auf der Person.

   1. In der Designstudienleiste sollte die Bedingung Gesamtwärmeerzeugung aufgelistet sein und den Wert 60 W haben.

   2. Auf den Flächen der Person muss ein Farbstreifen vorhanden sein, der der Gesamtwärmeerzeugung in der Legende entspricht. (Nicht alle Flächen der Person müssen einen Streifen aufweisen.)
