Zuweisen einer strömungserzeugten linearen Bewegung mit einer Widerstandsfeder
Klicken Sie auf Bewegung auf der Registerkarte Konfiguration:

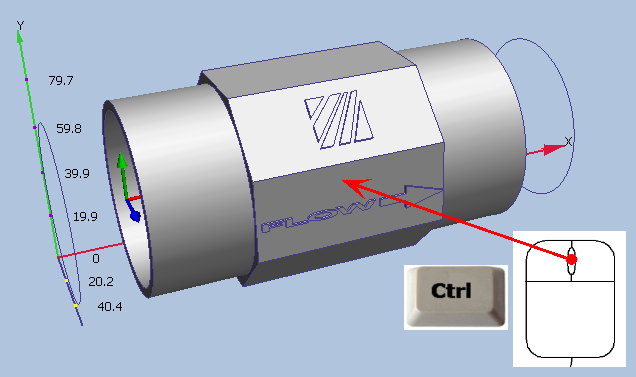

Blenden Sie die Rohrwand aus.

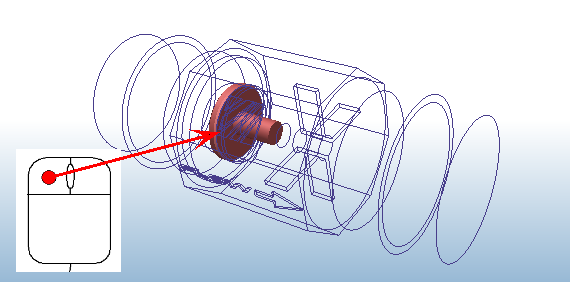

Wählen Sie den Teller aus.
Um das Schnellbearbeitungs-Dialogfeld Bewegung zu öffnen, können Sie EINE der folgenden Optionen verwenden:
- Klicken Sie im Werkzeugkasten auf Bearbeiten:
- Klicken Sie auf Bearbeiten in der kontextabhängigen Gruppe Bewegung:
Stellen Sie im Taskdialogfeld "Bewegung" Typ = Linear ein.
Richtung: Klicken Sie auf die Schaltfläche ..., und wählen Sie X aus.
Anfangsposition: Geben Sie -5 ein (klicken Sie NICHT auf Eingabe).
Aktivieren Sie Strömungserzeugt.
Mindestbegrenzung: Geben Sie 0 ein (klicken Sie NICHT auf Eingabe )
Höchstbegrenzung: Geben Sie 12 (klicken Sie NICHT auf Eingabe )

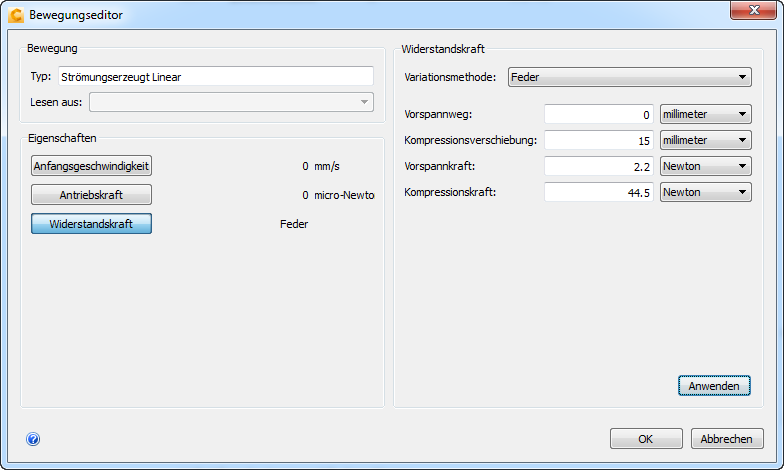

Klicken Sie auf Bearbeiten, um den Bewegungseditor zu öffnen.
Klicken Sie auf die Schaltfläche Widerstandskraft.
Variationsmethode = Feder
Vorspannweg = 0 mm
Kompressionsverschiebung = 15 mm
Vorspannkraft *= *2.2 Newton
Kompressionskraft = 44.5 Newton
Klicken Sie auf Anwenden.
Klicken Sie auf OK.
Klicken Sie im Schnellbearbeitungs-Dialogfeld Bewegung auf Anwenden.
Weitere Informationen über Bewegungszuweisung
Weitere Informationen über die Definition strömungserzeugter Bewegung
