Start
Klicken Sie auf der Registerkarte Konfiguration auf Start:
Klicken Sie auf die Registerkarte Physik.
Kompressibilität = Kompressibel
Anmerkung: Das Hinzufügen von Kompressibilität zur Lösung erhöht die Leistung des Solvers. Dies trägt zur Verbesserung der Lösung bei, wenn Bereiche voneinander isoliert sind (wie am Anfang der Analyse).

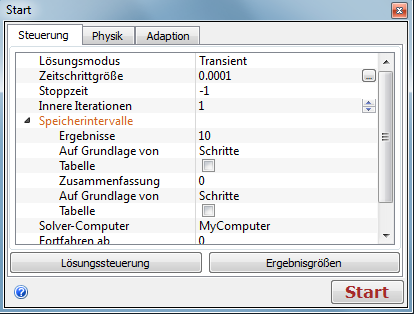

Klicken Sie auf die Registerkarte Steuerungen.
"Lösungsmodus" = Transient und "Innere Iterationen" = 1
Zeitschrittgröße = 0,0001
Speicherintervalle (Ergebnisse) = 10
Auszuführende Zeitschritte = 100
Klicken Sie auf die Schaltfläche Lösungssteuerung, und verschieben Sie den Regler Druck auf 0.25.
Anmerkung: Hierdurch wird die Stabilität der Berechnung verbessert. Dieser Schritt wird für die Analyse von strömungserzeugten Bewegungen empfohlen.
Klicken Sie auf OK und anschließend auf Start, um die Simulation zu starten.
Weitere Informationen über das Ausführen von Bewegungsanalysen
Während der Netzerzeugung werden in der Ausgabeleiste Meldungen mit weiteren Informationen angezeigt.
