Erstellen einer Datei aus CAD-Dateien

Erfahren Sie, wie Sie eine Kopie einer DXF-, PDF- oder STEP-Datei (STP) mithilfe einer CAD-Datei erstellen.

Wenn Sie diesen Befehl verwenden, können Sie DXF-, PDF- und STEP-Dateien (STP) erstellen, ohne eine Lebenszyklus-Statusänderung für eine CAD-Datei durchzuführen.

Anmerkung: Ihr Administrator muss Ihnen entsprechenden Zugriff gewähren, um in den verschiedenen Zugriffspunkten auf den Befehl Erstellen (DXF, PDF, STEP) zugreifen zu können.

1. Wählen Sie die CAD-Datei aus, für die Sie manuell eine Datei erstellen möchten.

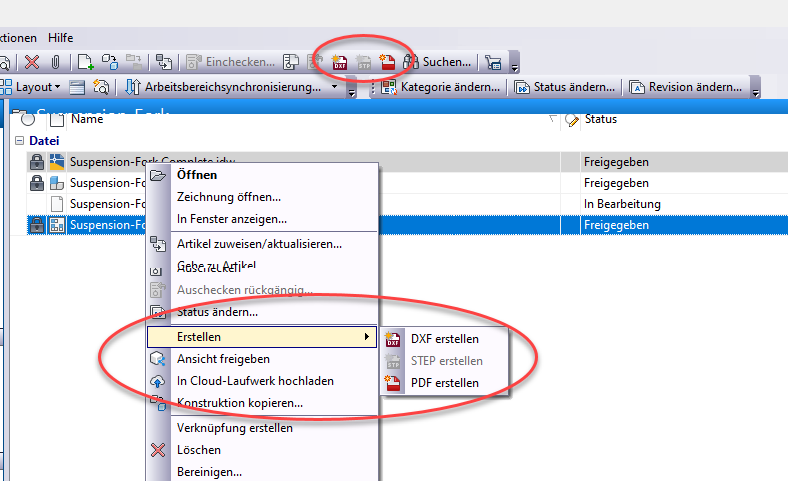

2. Klicken Sie mit der rechten Maustaste, und wählen Sie Erstellen > Erstellen (DXF, PDF, STEP). Wählen Sie alternativ den Befehl aus dem Werkzeugkasten aus.

   Wahlweise können Sie im Werkzeugkasten auch auf Aktionen > Erstellen klicken und den Befehl Erstellen (DXF, PDF, STEP) auswählen.

   WICHTIG: Die Befehle DXF erstellen, PDF erstellen und STEP erstellen sind nur für die aktuelle Version der Datei und nicht für ältere Versionen oder Revisionen der CAD-Dateien verfügbar.

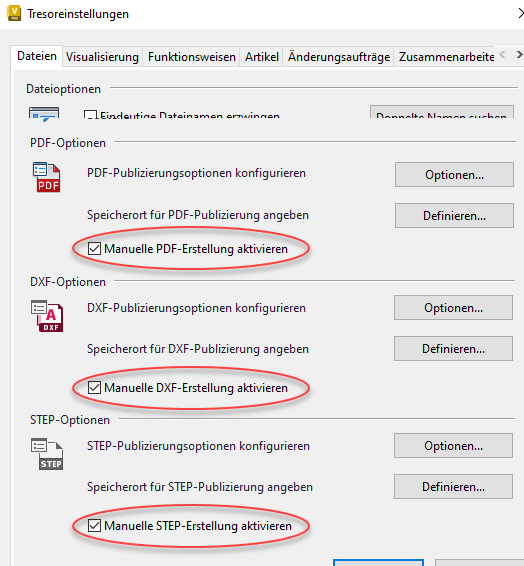

Anmerkung: Als Administrator müssen Sie das Kontrollkästchen für die Dateierstellung im Abschnitt für die DXF-, PDF- und STEP-Optionen des Dialogfelds Tresoreinstellungen aktivieren, um die Funktion Datei erstellen verwenden zu können.
