Publizieren und verwalten Sie DXF- und STEP-Dateien aus CAD-Dateien automatisch im Konstruktionsfreigabeprozess.
Zur Beschleunigung der Konstruktionsdokumentation haben wir die Unterstützung für DXF- und STEP-Formate ähnlich dem PDF-Format hinzugefügt.
Konfigurierbare DXF- und STEP-Einstellungen
Vault 2024 rendert DXF- und STEP-Formate aus CAD-Konstruktionsdateien automatisch unter Verwendung derselben Einstellungen wie die der zum Erstellen verwendeten CAD-Systeme. Die Anwendung unterstützt außerdem die 2D- und 3D-Konstruktionsdateien aus AutoCAD- und Inventor-Zeichnungsdateien.
Weitere Informationen finden Sie unter Konfigurieren der DXF-Publizierungsoptionen und Konfigurieren der STEP-Publizierungsoptionen.
Erstellen von DXF- und STEP-Dateien bei Statusänderung
Administratoren können jetzt Einstellungen konfigurieren, um DXF- und STEP-Dateien für die Dokumentenkontrolle in jedem Lebenszyklus-Status automatisch zu publizieren. Während dieses Übergangs aktualisiert der Job-Prozessor von Vault die Zeichnungsreferenzen und Eigenschaften automatisch, um eine genaue DXF- und STEP-Darstellung sicherzustellen.
Weitere Informationen finden Sie unter Publizieren von Dateien.
Manuelles Erstellen von DXF- und STEP-Dateien

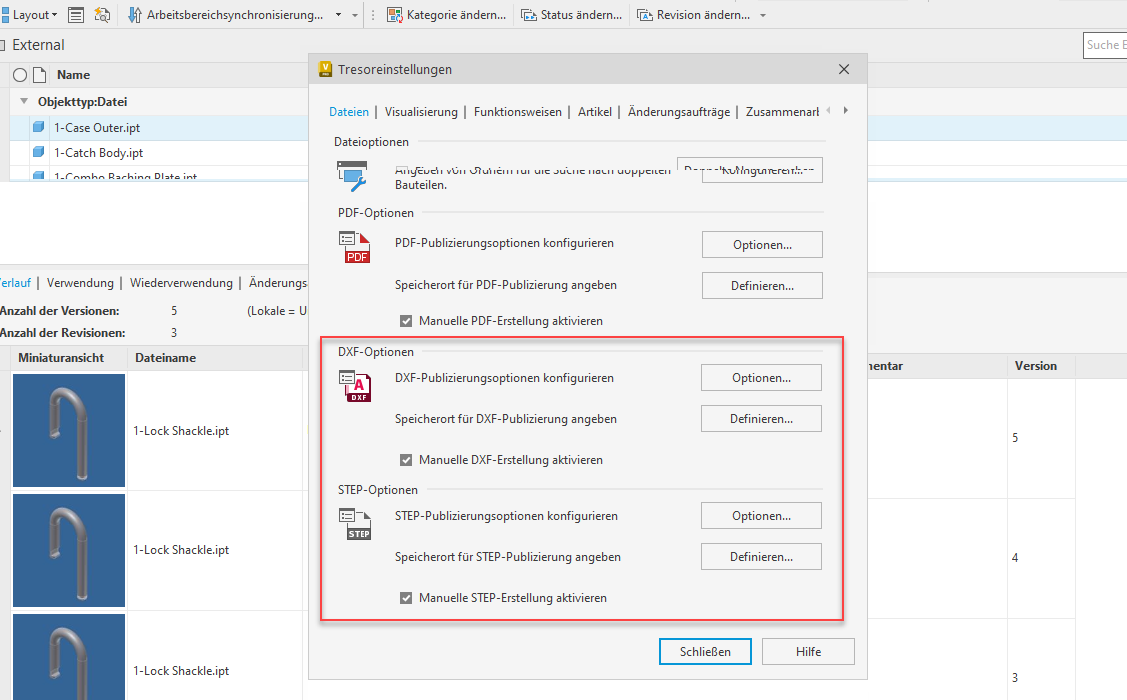

Sie können eine DXF- oder STEP-Datei einer CAD-Datei manuell erstellen, indem Sie die Befehle DXF erstellen und STEP erstellen verwenden, die im Werkzeugkasten und im Kontextmenü verfügbar sind. Verwenden Sie diese Befehle zum Erstellen von DXF- oder STEP-Dateien, ohne eine Lebenszyklus-Statusänderung für eine CAD-Datei zu durchlaufen. Aktivieren Sie den Befehl im Dialogfeld Tresoreinstellungen.
Weitere Informationen finden Sie unter Erstellen von Dateien.
Automatischer Dateianhang
Zur Dokumentenkontrolle erstellte DXF- und STEP-Dateien werden automatisch an die dazugehörige Konstruktionsdatei angehängt.
Publizieren und Speichern von Dateien
PDF-, DXF- und STEP-Dateien, die zur Dokumentenkontrolle publiziert wurden, können im Tresor oder außerhalb des Tresors auf einem lokalen Laufwerk gespeichert werden. Administratoren können außerdem einen lokalen Ordner für die Dokumentenkontrolle ähnlich der Tresor-Ordnerstruktur festlegen.
Weitere Informationen finden Sie unter DXF-Publizierungsspeicherort und STEP-Publizierungsspeicherort.
